第一十零章壳体模具设计实例

10.4.1设置工作目录

1）单击主菜单中的“文件”→“设置工作目录”命令，打开“选取工作目录”对话框。改变目录到“ex10.prt”文件所在的目录（如“D:\实例源文件\第10章”）。

2）单击该对话框底部的“确定”按钮，即可将“ex10.prt”文件所在的目录设置为当前进程中的工作目录。

10.4.2 设置配置文件

1）单击主菜单中的“工具”→“选项”命令，打开“选项”对话框。在“选项”文本框中输入文字“enable_absolute_accuracy”，如图10-3所示，并按〈Enter〉键确认。

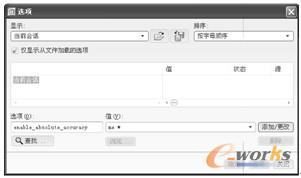

图10-3 “选项”对话框

2）单击“值”编辑框右侧的按钮，并在打开的下拉列表中选择“yes”选项。单击“添加/更改”按钮，此时“enable_absolute_accuracy”选项和值会出现在“选项”列表中，如图10-4所示。

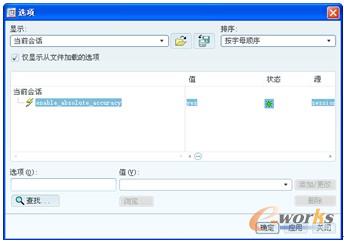

图10-4 设置选项

3）单击该对话框底部的“确定”按钮，退出对话框。此时，系统将启用绝对精度功能，这样在装配参照零件过程中，可以将组件模型的精度设置为和参照模型精度相同。

10.4.3 新建模具文件

1）单击“文件”工具栏上的“新建”按钮，打开“新建”对话框。选中“类型”选项组中的“制造”单选按钮和“子类型”选项组中的“模具型腔”单选按钮。

2）在“名称”文本框中输入文件名“ex10”，取消选中“使用默认模板”复选框，如图10-5所示。单击对话框底部的“确定”按钮，打开“新文件选项”对话框。

3）在该对话框中选择“mmns_mfg_mold”模板，如图10-6所示。单击对话框底部的“确定”按钮，进入模具设计模块。

图10-5 “新建”对话框

图10-6 “新文件选项”对话框

10.4.4 装配参照零件

1）单击“模具设计”工具栏上的“模具型腔布局”按钮，系统弹出如图10-7所示的“布局”对话框和“打开”对话框，并要求用户选取参照零件。

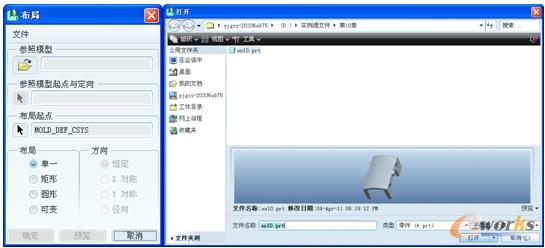

图10-7 “布局”和“打开”对话框

2）在“打开”对话框中，系统会自动选中“EX10.prt”文件。单击对话框底部的“打开”按钮，打开如图10-8所示的“创建参照模型”对话框。

3）接受该对话框中默认的设置，单击对话框底部的“确定”按钮，返回“布局”对话框。单击对话框底部的“预览”按钮，参照零件在图形窗口中的位置如图10-9所示。从图中可以看出该零件的位置不对，需要重新调整。

图10-8 “创建参照模型”对话框

图10-9 错误位置

4）单击“参照模型起点与定向”选项中的“选取”按钮，系统弹出如图10-10所示的“得到坐标系”菜单管理器，并打开另外一个窗口。单击“获得坐标系类型”菜单管理器中的“动态”命令，打开“参照模型方向”对话框。

图10-10 “得到坐标系”菜单管理器

5）在“坐标系移动/定向”选项组中的“值”文本框中输入数值“90”，如图10-11所示，并按〈Enter〉键确认。单击“坐标系移动/定向”选项组中的“Z”按钮，在“值”文本框中输入数值“180”，并按〈Enter〉键确认。单击对话框底部的“确定”按钮，返回“布局”对话框。

6）单击该对话框底部的“预览”按钮，参照零件在图形窗口中的位置如图10-12所示。从图中可以看出该零件的位置现在是正确的。

图10-11 “参照模型方向”对话框

图10-12 正确位置

7）单击该对话框底部的“确定”按钮，退出对话框。系统弹出如图10-13所示的“警告”对话框，单击对话框底部的“确定”按钮，接受绝对精度值的设置。单击如图10-14所示的“型腔布置”菜单管理器中的“完成/返回”命令，返回“模具”菜单。

图10-13 “警告”对话框

图10-14 “型腔布置”菜单管理器

10.4.5 设置收缩率

1）单击“模具设计”工具栏上的“按比例收缩”按钮，打开“按比例收缩”对话框。此时，系统将自动选择“坐标系”选项中的“选取”按钮，要求用户选取坐标系。

2）在图形窗口中选取“PRT_CSYS_DEF”坐标系，然后在“收缩率”文本框中输入收缩值“0.005”，如图10-15所示。接受其他选项默认的设置，单击对话框底部的“勾选”按钮，退出对话框。

图10-15 “按比例收缩”对话框
