第三章零件设计

零件设计的方法有两种，一种是以立方体、圆柱体、球体、锥体和环状体等为基本体素，通过交、并、差等集合运算，生成更为复杂的形体；另一种是以草图为基础，建立基本的特征，以修饰特征方式创建形体。

两种方法生成的形体都具有完整的几何信息，是真实而唯一的三维实体，CATIA侧重第二种方法。第2章介绍了在草图设计模块中绘制草图轮廓的方法，本章将介绍如何利用草图轮廓特征来创建三维实体特征以及进一步利用特征构造零件模型。

3.1.1 零件设计流程简介

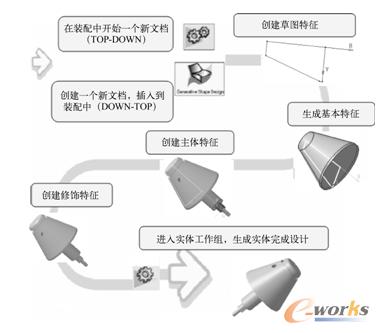

使用CATIA零件设计模块进行机械结构设计的简要流程如图3-1所示。

图3-1 零件设计流程图

3.1.2 进入零件设计模块

进入零件设计模块有如下多种途径。

1）菜单进入：打开CATIA软件后，选择主菜单中的“开始”→“零件设计”选项，或者“开始”→“机械设计”→“零件设计”选项，进入零件设计界面。

2）工作台进入：打开CATIA软件后，右键单击“工作台”工具栏中的图标按钮，在弹出的右键快捷菜单中选择

按钮，系统弹出“新建零件”对话框。在“输入零件名称”文本框中输入名称后，单击“确定”按钮，则进入零件设计界面。

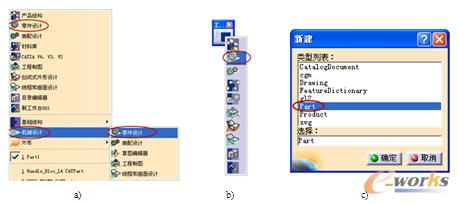

3）新建文档进入：选择主菜单中的“文件”→“新建”选项，弹出“新建”对话框，在“类型列表”列表框中选择“Part”选项，单击“确定”按钮，则进入零件设计模块，如图3-2所示。

图3-2 进入零件设计模块

a) 从菜单进入 b) 从工作台进入 c) 新建文档进入
