第四章创成式曲面设计

三维实体特征的表示方法有多种：线架构、曲面模型与实体模型。线架构使用点与曲线描述三维物体外形，而曲面模型使用点、曲线、曲面表示三维物体外形。不规则曲线与曲面一直为曲面模型探讨的目标。不规则曲线与曲面两种主要的数学表示方法为贝塞尔曲线与B样条曲线。

CATIA曲面模型采用B样条曲线与贝塞尔曲线两种模式，并且互相支持运用。因此如果能对B样条曲线与贝塞尔曲线的数学理论有一些基本认识，对曲线与曲面的建构会有所帮助。

4.1.1 曲面设计流程简介

使用CATIA创成式曲面设计模块进行曲面设计的简要流程如图4-1所示。

图4-1 曲面设计流程

4.1.2 进入创成式曲面设计模块

如同其他模块一样，进入创成式曲面设计模块有多种途径。

1）菜单进入：打开CATIA软件后，选择主菜单中的“开始”→“创成式外形设计”选项，或者选择“开始”→“外形”→“创成式外形设计”选项，系统弹出“新建零件”对话框。在“输入零件名称”文本框中输入名称后，单击“确定”按钮，进行创成式曲面设计界面，如图4-2a所示。

2）工作台进入：打开CATIA软件后，右键单击“工作台”工具栏中的图标按钮，在弹出的右键快捷菜单中选择

按钮，系统弹出“新建零件”对话框。在“输入零件名称”文本框中输入名称后，单击“确定”按钮，进入创成式曲面设计界面，如图4-2b所示。

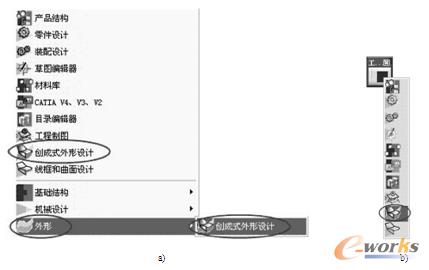

图4-2 进入创成式曲面设计模块

a) 从菜单进入 b) 从工作台进入
