第六章工程图设计

第二节创建工程视图

上一节返回目录下一节

CATIA提供了多种工程视图，如投影视图、截面视图、详细视图、裁剪视图、断开视图、向导视图，爆炸视图等。本节将重点讲解创建各类工程视图的方法。

6.2.1 投影视图

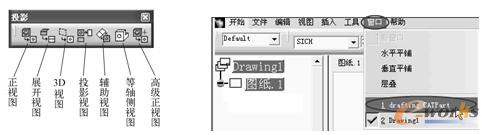

投影视图功能包括正视图、展开视图、3D视图、投影视图、辅助视图、等轴侧视图和高级正视图，如图6-31所示。

1．正视图

该功能用于生成产品的正视图，是进行工程图设计将三维实体零件生成二维工程视图的第一步。使用该功能需要从二维切换到三维中进行投影，其具体操作步骤如下。

1）单击“投影”工具栏中的

按钮，然后在菜单栏中单击“窗口”工具切换至已打开的三维实体特征窗口，如图6-32所示。

“投影”工具栏

图6-31 “投影”工具栏图6-32 切换到3D模型

2）在3D模型空间选择一个投影面作为正视图，查看预览确定需要此视图后，单击鼠标左键，此时会切换至工程制图界面，如图6-33所示。

选择投影面

图6-33 选择投影面

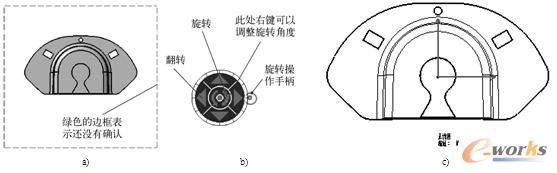

3）此时的工程图是未确认状态的（绿色边框，模型颜色为三维模型的颜色），利用屏幕右上角的视图操作工具可以对视图进行翻转、旋转等操作，调整选择合适的视图后，单击鼠标左键确认生成正视图，如图6-34所示。

创建正视图

图6-34 创建正视图

a) 未确认的工程图 b) 二维罗盘 c) 生成的正视图

2．展开视图

该功能用于生成钣金件的展开视图，其操作步骤如下。

1）单击“投影”工具栏中的

按钮，然后单击选择钣金件的一个平面，此平面作为参考视图，此时会切换到工程制图界面。

2）在工程制图界面窗口中单击鼠标左键，生成展开视图。视图生成的展开视图，会显示出零件的折弯线，该线以点画线的形式显示，如图6-35所示。

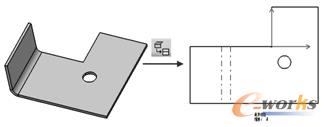

创建展开视图

图6-35 创建展开视图

3．3D视图

该功能用于将3D数据中的信息直接生成到工程制图中。例如，使用3D标注工具生成的带有标注的3D模型，其操作步骤如下。

1）单击“投影”工具栏中的

按钮，单击三维实体特征中的标注信息，此时会切换到工程制图界面。

2）在工程制图界面窗口中单击鼠标左键，生成3D视图，零件中的3D信息会保留在视图中，如图6-36所示。

创建3D视图

图6-36 创建3D视图

4．投影视图

该功能利用已经创建的视图（如正视图）作为父视图，生成正交投影视图，如左右视图、顶视图、底视图等。任何一个已存在的视图都可以生成4个方向的视图，投影视图会与父视图关联。对父视图的各种移动，投影视图会随之移动，投影视图也会与父视图比例相同。具体操作步骤如下。

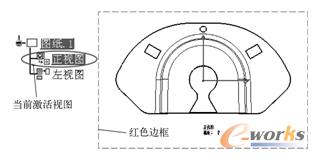

1）首先激活需要进行投影的视图，双击视图的边框即可激活该视图，激活后的视图会以红色的边框显示，在左侧的结构树中会以下画线的形式显示，如图6-37所示。

激活视图

图6-37 激活视图

2）单击“投影”工具栏中的

按钮，移动鼠标位置即可出现一个预览视图，边框为绿色表示未确定状态，图形颜色为3D零件颜色，光标所在的一侧为投影视图。

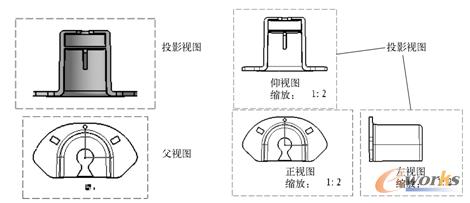

3）确认放置位置后，单击鼠标左键生成投影视图，可以重复生成多个投影视图，如图6-38所示。

创建投影视图

图6-38 创建投影视图

5．辅助视图

该功能用于按某一个方向进行投影的工程制图，也称向视图，其操作步骤如下。

1）单击“投影”工具栏中的

按钮，在当前激活的视图中选择一个面作为参考面，可以选择一条直边，然后拖动鼠标。

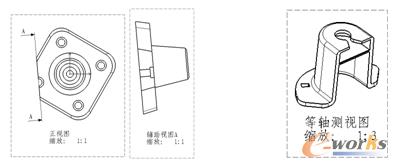

2）确认放置位置后，单击鼠标左键生成辅助视图，如图6-39所示。

6．等轴侧视图

该功能用于生成3D数据的等轴侧视图。在进行工程图制作时，通常都会在右上角放置一个等轴侧视图，以方便用户更加直观的了解零件的结构特征，其操作步骤如下。

1）单击“投影”工具栏中的

按钮，切换到三维实体特征窗口，摆放好模型的位置，双击某一特征，则自动切换到工程制图界面。

2）单击鼠标左键，生成等轴侧视图，如图6-40所示。

创建辅助视图

图6-39 创建辅助视图图6-40 创建等轴侧视图

7．高级正视图

该功能用于在创建正视图时对视图名称和比例进行设定，其操作步骤如下。

1）单击“投影”工具栏中的

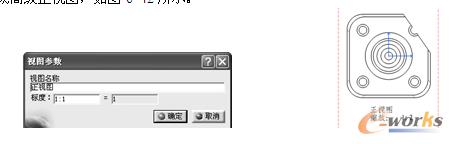

按钮，弹出“视图参数”对话框，输入视图名称和标度（比例），如图6-41所示。

2）切换窗口至三维实体特征界面，选择参考平面，则自动返回工程制图界面。单击鼠标左键，生成高级正视图，如图6-42所示。

“视图参数”对话框

图6-41 “视图参数”对话框图6-42 创建高级正视图

6.2.2 截面视图

截面视图功能包括偏移剖视图、对齐剖视图、偏移截面分割视图和对齐截面分割视图，如图6-43所示。

图6-43 “截面”工具栏

1．偏移剖视图

为了表达零件的内部结构特征，而通过定义一个剖面对模型进行剖切，从而可以具体查看零件的内部结构信息，其操作步骤如下。

1）激活需要进行剖视的视图，然后单击“截面”工具栏中的

按钮。

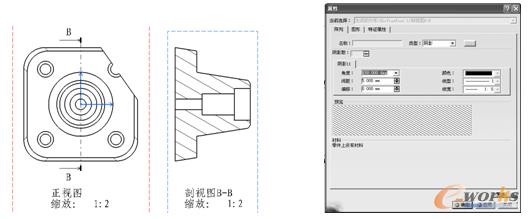

2）在激活的视图区域单击两点构成一条剖切线来剖切该视图，双击鼠标左键结束选择，移动鼠标即可预览剖切视图。确认放置位置后，单击鼠标左键生成剖视图，如图6-44所示。

3）双击剖面线，在“属性”对话框中可以修改剖面线的密度、方向等参数，如图6-45所示。

创建偏移剖视图

图6-44 创建偏移剖视图图6-45 修改剖面属性

2．对齐剖视图

该功能可以利用旋转平面对模型进行剖切的方式得到剖视图，又称旋转剖视图，其操作步骤如下。

1）激活需要进行剖切的视图，然后单击“截面”工具栏中的

按钮。

2）在激活的视图区域单击两点构成一条剖切线，然后旋转一个角度，双击鼠标左键结束选择，移动鼠标即可预览剖切视图，所选直线的法线为旋转剖视图所放置的方向。确认放置位置后，单击鼠标左键生成对齐剖视图，如图6-46所示。

3．偏移截面分割视图

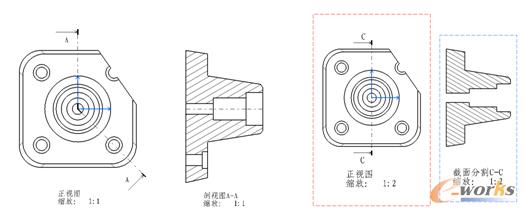

该功能同偏移剖视图，不同之处在于剖切后只保留断面视图。其操作方法与偏移剖视图完全相同，如图6-47所示。

创建对齐剖视图

图6-46 创建对齐剖视图图6-47 创建偏移截面分割视图

4．对齐截面分割视图

该功能同对齐剖视图，不同之处在于剖切后只保留断面视图。其操作方法与对齐剖视图完全相同，如图6-48所示。

创建对齐截面分割视图

图6-48 创建对齐截面分割视图

6.2.3 详细视图

详细视图功能包括详细视图、详细视图轮廓、快速详细视图和快速详细视图轮廓，如图6-49所示。

“详细信息”工具栏

图6-49 “详细信息”工具栏

1．详细视图

该功能可以对已经存在的视图进行局部放大，以达到更加清晰地表达零件的细节部分的目的，其操作步骤如下。

1）激活需要创建详细视图的视图，然后单击“详细信息”工具栏中的

按钮。

2）在激活的视图区域中单击一点作为详细视图的圆心点，拖动鼠标在合适位置单击左键确定半径，移动鼠标即可预览局部放大视图。

3）确认放置位置后，单击鼠标左键生成详细视图（默认为2∶1的比例，可以在“属性”对话框中进行更改），如图6-50所示。

2．详细视图轮廓

此功能同详细视图，只是视图的轮廓边界为多边形而非圆形，如图6-51所示。

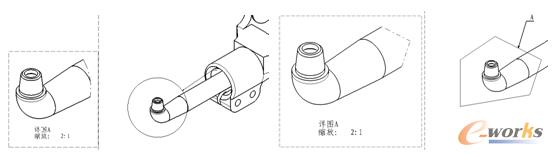

创建详细视图

图6-50 创建详细视图图6-51 创建详细视图轮廓

3．快速详细视图

此功能与详细视图的区别在于：快速详细视图直接对二维图进行局部放大，而详细视图则计算三维视图，计算方式不一样，使用方法则完全相同。

4．快速详细视图轮廓

此功能的使用方法同快速详细视图，只是视图的轮廓边界为多边形而非圆形。
