第三章基准特征

3．创建基准轴的操作实例

下面介绍一个涉及创建多个基准轴的典型操作实例。

（1）使用两个偏移参照创建垂直于曲面的基准轴

1）单击（打开现有对象）按钮，弹出“文件打开”对话框，选择位于配套光盘CH3文件夹中的BC_3_JZZ.PRT文件，单击对话框中的“打开”按钮。该文件中存在的模型如图3-27所示。

图3-27 文件中的原始模型

2）单击（基准轴）按钮，或者在菜单栏的“插入”菜单中选择“模型基准”→“轴”命令，打开“基准轴”对话框。

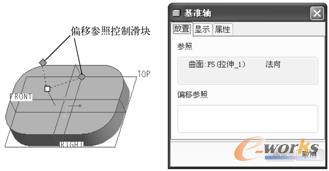

3）在如图3-28所示的模型顶面（与TOP基准平面平行的实体面）区域单击，此时所选参照出现在“参照”收集器中，同时在模型中显示新基准轴的两个偏移参照控制滑块。

图3-28 指定放置参照

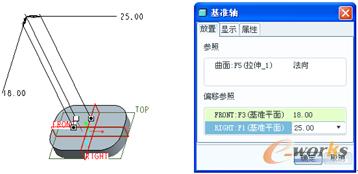

4）使用鼠标拖动其中一个偏移参照控制滑块来选择FRONT基准平面作为其中一个偏移参照，接着拖动另一个偏移参照控制滑块来选择RIGHT基准平面作为另一个偏移参照，然后在对话框的“偏移参照”收集器中分别设置相应的偏移距离，如图3-29所示。

图3-29 定义偏移参照

操作技巧：也可以不采用拖动“偏移参照”控制滑块的方式来指定“偏移参照”，即可以在“基准轴”对话框的“放置”选项卡中，单击“偏移参照”收集器的框，将其激活，然后结合〈Ctrl〉键选择FRONT基准平面和RIGHT基准平面，并修改其相应的偏移距离即可。

5）单击“基准轴”对话框中的“确定”按钮，创建的该基准轴被命名为A_1。

（2）穿过选定圆边的中心，以垂直于选定圆边所在的平面方向创建基准轴

1）单击（基准轴）按钮，或者在菜单栏的“插入”菜单中选择“模型基准”→“轴”命令，打开“基准轴”对话框。

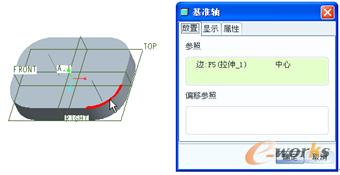

2）在模型中单击如图3-30所示的圆角边线，其参照约束类型为“中心”。

图3-30 选择圆边

3）单击“基准轴”对话框中的“确定”按钮，完成基准轴A_2。

（3）使用预选的两个基准平面快速创建基准轴

1）在模型窗口中或模型树中选择RIGHT基准平面，接着按住〈Ctrl〉键的同时选择FRONT基准平面。

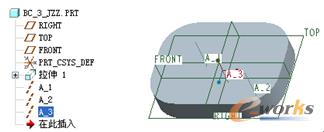

2）单击（基准轴）按钮，或者在菜单栏的“插入”菜单中选择“模型基准”→“轴”命令，从而快速创建基准轴A_3，如图3-31所示。

图3-31 完成基准轴创建
