第一十零章装配设计

零件装配需要在专门的组件设计模式下进行。

1．创建组件设计文件

在Pro/ENGINEER Wildfire 5.0中，可以按照以下步骤来创建一个组件设计文件。

1）单击（新建）按钮，打开“新建”对话框。

2）在“类型”选项组中选择“组件”单选按钮，在“子类型”选项组中选择“设计”单选按钮，在“名称”文本框中输入组件名称，清除“使用缺省模板”复选框，如图10-1所示。然后单击“确定”按钮。

3）弹出“新文件选项”对话框。从“模板”选项组的列表框中选择mmns_asm_ design，如图10-2所示，单击“确定”按钮。

图10-1 “新建”对话框

图10-2 “新文件选项”对话框

从而新建了一个组件设计文件。该组件设计文件的设计界面如图10-3所示。该组件设计界面包括标题栏、菜单栏、各种工具栏、导航区、信息区和图形区域等。其中，信息区还包括状态栏、选择过滤器和具体工具的操控板等。

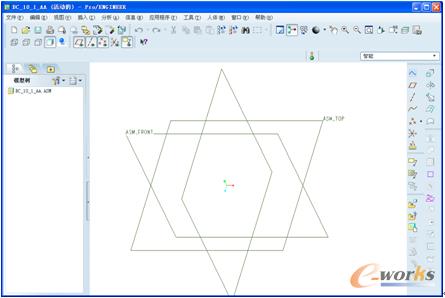

图10-3 Pro/ENGINEER Wildfire 5.0组件设计模式的设计界面

2．在组件模型中显示相关特征

用户可以设置在组件模型树中显示相关特征，以便于组件模型的细化设计。请看以下典型的设置方法及步骤。

1）在导航区的（模型树）选项卡中，单击位于模型树上方的（设置）按钮，如图10-4所示，打开其下拉菜单。

2）在该“设置”下拉菜单中选择“树过滤器”选项，弹出“模型树项目”对话框。从中在“显示”区域下增加选中“特征”复选框和“放置文件夹”复选框，如图10-5所示。

图10-4 打开“设置”下拉菜单

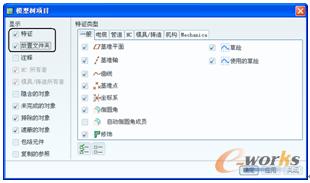

图10-5 “模型树项目”对话框

3）在“模型树项目”对话框中单击“确定”按钮。此时，在装配模型树中便显示出特征，如基准平面特征和基准坐标系特征等，如图10-6所示。

图10-6 在装配模型树中显示特征等

在深入学习装配设计知识之前，首先要熟悉一下组件设计的常用基本术语（见表10-1）。

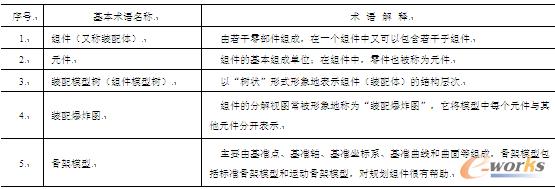

表10-1 组件设计的常用基本术语

在组件设计（装配设计）中，主要有两种主流设计思路，即自底向上设计和自顶而下设计。通俗而言，前者是将已经设计好的零部件按照一定的装配方式添加到装配体中；而后者则是从顶层的产品结构着手，由顶层的产品结构传递设计规范到所有相关子系统（次系统），从而有利于高效地对整个设计流程及子设计项目进行协作管理。
