第一十二章综合设计范例

8）在“拉伸”工具操控板中单击（完成）按钮，完成创建的该拉伸加厚特征如图12-22所示。

11．创建倒角特征

1）单击（倒角工具）按钮，或者选择“插入”→“倒角”→“边倒角”命令，打开“边倒角”工具操控板。

2）在“边倒角”工具操控板的列表框中选择标注形式选项为“45 x D”，输入D值为1。

3）选择要倒角的边参照，如图12-23所示。

图12-22 创建的拉伸加厚特征

图12-23 选择要倒角的边参照

4）在“边倒角”工具操控板中单击（完成）按钮。

12．以拉伸的方式切除材料

1）在右工具箱中单击（拉伸工具）按钮，或者从菜单栏的“插入”菜单中选择“拉伸”命令，系统出现“拉伸”工具操控板。

2）默认时，“拉伸”工具操控板中的（创建实体）按钮处于被选中的状态。在“拉伸”工具操控板中单击（去除材料）按钮。

3）打开“放置”面板，接着单击“定义”按钮，弹出“草绘”对话框。

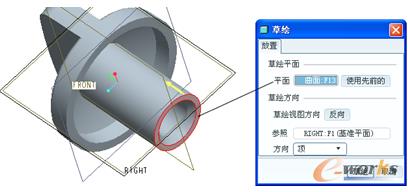

4）选择如图12-24所示的圆环面作为草绘平面，以RIGHT基准平面为“顶”方向参照，单击“草绘”按钮，进入草绘模式。

图12-24 指定草绘平面

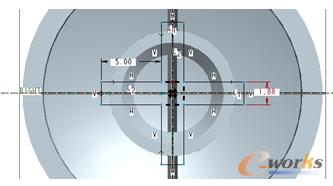

5）绘制如图12-25所示的剖面，单击（完成）按钮。

6）深度方向指向实体，输入深度值为8.5，此时特征几何预览如图12-26所示。

7）单击“拉伸”工具操控板中的（完成）按钮，得到的模型效果如图12-27所示。

图12-25 绘制剖面

图12-26 特征几何预览

图12-27 拉伸切除的效果

13．倒圆角3

1）单击（倒圆角工具）按钮，或者从菜单栏的“插入”菜单中选择“倒圆角”命令，打开“倒圆角”工具操控板。默认时，操控板中的（切换到设置模式）按钮处于被选中的状态。

2）在“倒圆角”工具操控板中输入当前倒圆角集的圆角半径为0.8。

3）结合〈Ctrl〉键选择如图12-28所示的边线。

4）在“倒圆角”工具操控板中单击（完成）按钮，得到的倒圆角效果如图12-29所示。

图12-28 指定边参照

图12-29 倒圆角后的效果

14．创建旋转特征

1）在右工具箱中单击（旋转工具）按钮，或者在菜单栏的“插入”菜单中选择“旋转”命令，系统打开“旋转”工具操控板。默认时，“旋转”工具操控板中的（创建实体）按钮处于被选中的状态。

2）打开“放置”面板，接着单击“定义”按钮，弹出“草绘”对话框。

3）选择FRONT基准平面作为草绘平面，以RIGHT基准平面为“右”方向参照，单击“草绘”对话框中的“草绘”按钮，进入草绘模式。

4）绘制如图12-30所示的旋转剖面和旋转轴，单击（完成）按钮。

5）接受默认的旋转角度为360°，单击“旋转”工具操控板中的（完成）按钮，创建的旋转实体特征如图12-31所示。

图12-30 绘制旋转剖面及旋转中心线

图12-31 创建的旋转实体特征

15．保存文件

1）单击（保存活动对象）按钮，或者选择“文件”菜单中的“保存”命令，打开“保存对象”对话框。

2）指定存储地址，单击“保存对象”对话框中的“确定”按钮。Pro/ENGINEER系统提示：BC_12_1已存盘。
