第二章基本二维图形绘制

第二节绘制射线与构造线

射线和构造线通常用于创建其他对象的参照。所谓的射线是三维空间中起始于指定点并且无限延伸的直线，它只在一个方向上延伸；所谓的构造线是指往两个方向无限延伸的直线，它可以放置在三维空间中的任意位置。在实际设计工作中，使用射线来替代构造线有时候有助于减少视觉混乱。

在执行显示图形范围的命令时，系统会忽略射线和构造线。

2.2.1 创建射线

创建射线的一般步骤如下。

（1）在功能区“常用”选项卡的“绘图”面板中单击“射线”按钮。

（2）指定射线的起点。

（3）指定射线要经过的点。

（4）可以根据需要继续指定点创建其他射线。所有后续射线均经过第一个指定点。

（5）按〈Enter〉键结束射线绘制命令。

操作范例：绘制射线

在功能区“常用”选项卡的“绘图”面板中单击“射线”按钮，接着根据命令提示执行以下操作。

命令: _ray

指定起点: 120,100↙

指定通过点: 150,100↙

指定通过点: 0,0↙

指定通过点: 150,0↙

指定通过点: 190,10↙

指定通过点: ↙

绘制的4条射线如图2-2所示，它们均起始于指定的第一点。

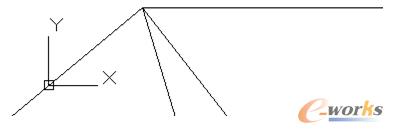

图2-2 绘制的4条射线

2.2.2 创建构造线

构造线的创建方式比射线要多，主要是因为可以使用多种方法指定构造线的方向。在功能区“常用”选项卡的“绘图”面板中单击“构造线”按钮，命令行中出现如图2-3所示的提示信息。

图2-3 “构造线”命令的提示信息

从该提示信息可以看出系统提供了用于创建构造线的多种方式，包括“指定点”（两点法）、“水平”、“垂直”、“角度”、“二等分”、“偏移”，其中默认的构造线创建方式是“指定点”（两点法）。下面详细介绍构造线的创建方式。

“指定点”（两点法）：通过指定两个点定义方向，第一个点（根）是构造线概念上的中点，即通过中点对象捕捉就会捕捉到这个点。

“水平”：创建一条经过指定点并且与当前UCS的X轴平行的构造线。

“垂直”：创建一条经过指定点并且与当前UCS的Y轴平行的构造线。

“角度”：此方式分两种情况，一是选择一条参照线并指定此直线与构造线的角度来创建构造线，二是通过指定角度和构造线必经的点来创建与水平轴成指定角度的构造线。

“二等分”：选择此方式时，指定用于创建角度的顶点和直线（即指定构成角的顶点和边），创建二等分指定角的构造线。

“偏移”：选择此方式时，创建平行于指定基线的构造线，需要指定偏移距离、选择基线，以及指明构造线位于基线的哪一侧。

操作范例1：以“二等分”方式绘制构造线

在功能区“常用”选项卡的“绘图”面板中单击“构造线”按钮，根据命令提示进行以下操作。

命令: _xline

指定点或 [水平(H)/垂直(V)/角度(A)/二等分(B)/偏移(O)]: B↙ //选择“二等分”选项

指定角的顶点: //选择如图2-4a所示的线段端点1

指定角的起点: //选择如图2-4a所示的线段端点2

指定角的端点: //选择如图2-4a所示的线段端点3

指定角的端点: ↙ //按〈Enter〉键

完成绘制的构造线如图2-4b所示。

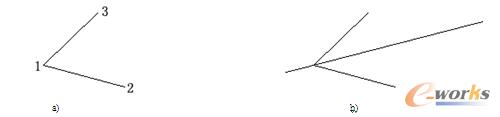

图2-4 使用“二等分”方式绘制一条构造线

a) 选择顶点、起点和端点 b) 完成绘制构造线

操作范例2：使用多种方式绘制构造线

（1）使用“指定点”（两点法）绘制构造线

在功能区“常用”选项卡的“绘图”面板中单击“构造线”按钮，根据命令提示进行以下操作。

命令: _xline

指定点或 [水平(H)/垂直(V)/角度(A)/二等分(B)/偏移(O)]: 0,0↙

指定通过点: 30,30↙

指定通过点: 50,-50↙

指定通过点: ↙

绘制的两条构造线如图2-5所示。

（2）使用“水平”和“垂直”方式绘制构造线

在功能区“常用”选项卡的“绘图”面板中单击“构造线”按钮，根据命令提示进行以下操作。

命令: _xline

指定点或 [水平(H)/垂直(V)/角度(A)/二等分(B)/偏移(O)]: H↙

//选择“水平（H）”选项

指定通过点: 60,-60↙ //输入构造线要通过的点

指定通过点: ↙ //按〈Enter〉键，绘制的水

平构造线如图2-6所示

命令: XLINE↙ //在命令行输入“XLINE”命令

指定点或 [水平(H)/垂直(V)/角度(A)/二等分(B)/偏移(O)]: V↙

//选择“垂直（V）”选项

指定通过点: 60,-60↙ //输入构造线要通过的点

指定通过点: ↙ //按〈Enter〉键，绘制的垂直构造线如图2-6所示

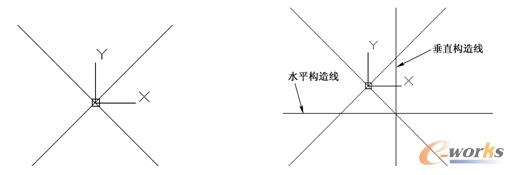

图2-5 使用“指定法”（两点法）绘制构造线图2-6 绘制的水平构造线和垂直构造线

（3）使用“角度”方式绘制构造线

在功能区“常用”选项卡的“绘图”面板中单击“构造线”按钮，根据命令提示进行以下操作。

命令: _xline

指定点或 [水平(H)/垂直(V)/角度(A)/二等分(B)/偏移(O)]: A↙

输入构造线的角度 (0) 或 [参照(R)]: 30↙ //输入构造线的角度

指定通过点: 60,-60↙ //输入构造线要经过的点

指定通过点: ↙ //按〈Enter〉键

使用该方式绘制的构造线如图2-7所示。

（4）使用“偏移”方式绘制构造线。

在功能区“常用”选项卡的“绘图”面板中单击“构造线”按钮，根据命令提示进行以下操作。

命令: _xline

指定点或 [水平(H)/垂直(V)/角度(A)/二等分(B)/偏移(O)]: O↙

指定偏移距离或 [通过(T)] <通过>: 50↙ //输入偏移距离为50

选择直线对象: //选择水平构造线

指定向哪侧偏移: //在水平构造线上方区域单击以指定向该侧偏移

选择直线对象: ↙ //按〈Enter〉键

使用该方式绘制的构造线如图2-8所示。

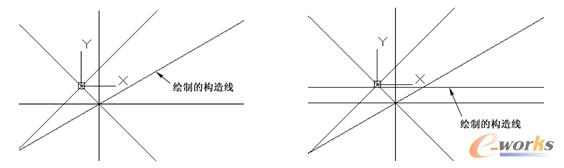

图2-7 使用“角度”方式绘制构造线图2-8 使用“偏移”方式绘制构造线
