第二章基本二维图形绘制

绘制矩形的常用方法和步骤如下。

（1）在功能区“常用”选项卡的“绘图”面板中单击“矩形”按钮。

（2）指定矩形第一个角点的位置。

（3）指定矩形第二个角点的位置，或者通过设置长、宽等参数来完成矩形。

在创建矩形的过程中可以根据设计要求来设置倒角、标高、圆角、厚度和宽度等参数。

操作范例：绘制两个不同的矩形

（1）在功能区“常用”选项卡的“绘图”面板中单击“矩形”按钮，接着根据提示进行以下操作。

命令: _rectang

指定第一个角点或 [倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)]: C↙ //选择“倒角”选项

指定矩形的第一个倒角距离 <0.0000>: 8↙

指定矩形的第二个倒角距离 <8.0000>:↙

指定第一个角点或 [倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)]: 0,0↙

指定另一个角点或 [面积(A)/尺寸(D)/旋转(R)]: 100,68↙

绘制的第一个矩形如图2-9所示，该矩形带有倒角。

（2）在功能区“常用”选项卡的“绘图”面板中单击“矩形”按钮，接着根据提示进行以下操作。

命令: _rectang

当前矩形模式: 倒角=8.0000×8.0000

指定第一个角点或 [倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)]: F↙ //选择“圆角”选项

指定矩形的圆角半径 <8.0000>: 5↙

指定第一个角点或 [倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)]: 10,10↙

指定另一个角点或 [面积(A)/尺寸(D)/旋转(R)]: D↙ //选择“尺寸”选项

指定矩形的长度 <10.0000>: 80↙

指定矩形的宽度 <10.0000>: 48↙

指定另一个角点或 [面积(A)/尺寸(D)/旋转(R)]: //在第一角点的右上区域单击

绘制的带有圆角的矩形如图2-10所示。

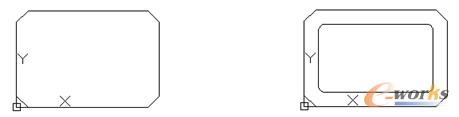

图2-9 绘制的第一个矩形（带倒角）图2-10 绘制第二个矩形（带圆角）
