第二章 基本二维图形绘制
第五节 绘制圆
在AutoCAD中绘制圆的方法命令有多种，包括“圆心、半径”、“圆心、直径”、“两点”、“三点”、“相切、相切、半径”和“相切、相切、相切”，这些用于绘制圆的方法命令可以在功能区“常用”选项卡的“绘图”面板中找到，如图2-13所示，也可以从主菜单栏的“绘图”菜单中找到，如图2-14所示。
2.5.1“圆心、半径”绘制方法
该绘制方法是指通过指定圆心和半径来绘制圆，其操作步骤如下。
（1）在功能区“常用”选项卡的“绘图”面板中单击“圆心，半径”按钮 ，或者在菜单栏中选择“绘图”→“圆”→“圆心、半径”命令。
（2）指定圆的圆心位置。
（3）指定圆的半径。
操作范例：使用“圆心、半径”绘制方法绘制一个圆
在功能区“常用”选项卡的“绘图”面板中单击“圆心，半径”按钮 ，或者在菜单栏中选择“绘图”→“圆”→“圆心、半径”命令，接着指定圆的圆心位置和半径。具体的操作命令历史记录如下。

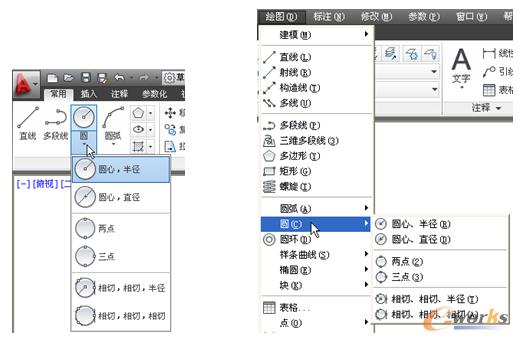

图2-13 功能区中绘制圆的命令工具 图2-14 菜单栏中的绘制圆的命令
命令: _circle
指定圆的圆心或 [三点(3P)/两点(2P)/切点、切点、半径(T)]: 100,0↙
指定圆的半径或 [直径(D)]: 38↙
绘制的圆如图2-15所示。
图2-15 用“圆心、半径”方法绘制圆
2.5.2“圆心、直径”绘制方法
使用“圆心、直径”方法绘制圆的步骤如下。
（1）在功能区“常用”选项卡的“绘图”面板中单击“圆心，直径”按钮 ，或者在菜单栏中选择“绘图”→“圆”→“圆心、直径”命令。
（2）指定圆的圆心位置。
（3）指定圆的直径。
操作范例：使用“圆心、直径”绘制方法绘制一个圆
（1）在“常用”功能区选项卡的“绘图”面板中单击“圆心，直径”按钮 ，或者在菜单栏中选择“绘图”→“圆”→“圆心、直径”命令。
（2）根据命令提示进行以下操作。
命令: _circle
指定圆的圆心或 [三点(3P)/两点(2P)/切点、切点、半径(T)]: 0,0↙
指定圆的半径或 [直径(D)] <38.0000>: _d 指定圆的直径 <76.0000>: 50↙
完成绘制的圆如图2-16所示。
图2-16 使用“圆心、直径”方法绘制圆
2.5.3“两点”绘制方法
使用“两点”绘制方法是指通过指定用于定义直径的两个点来创建圆。使用该方法绘制圆的操作步骤如下。
（1）在功能区“常用”选项卡的“绘图”面板中单击“两点”按钮 ，或者在菜单栏中选择“绘图”→“圆”→“两点”命令。
（2）指定圆的直径的第一个端点。
（3）指定圆的直径的第二个端点。
例如，上一小节的圆也可以采用“两点”方法来绘制，其操作命令历史记录如下。
命令: _circle
指定圆的圆心或 [三点(3P)/两点(2P)/切点、切点、半径(T)]: _2p
指定圆直径的第一个端点: -25,0↙
指定圆直径的第二个端点: 25,0↙
2.5.4“三点”绘制方法
“三点”绘制方法是基于圆周上的3个点来绘制圆，其典型的操作步骤如下。
（1）在功能区“常用”选项卡的“绘图”面板中单击“三点”按钮 ，或者在菜单栏中选择“绘图”→“圆”→“三点”命令。
（2）指定圆周上的第一点。
（3）指定圆周上的第二点。
（4）指定圆周上的第三点。
2.5.5“相切、相切、半径”绘制方法
“相切、相切、半径”绘制方法是指基于指定的两个相切对象和指定的半径来绘制圆。绘制的圆与对象指定的切点位置相关，有时有多个圆符合指定的相切条件，此时AutoCAD会根据就近原则绘制具有指定半径的圆，使其切点与选定点的距离最近。
创建与两个对象相切的圆的典型步骤如下。
（1）在功能区“常用”选项卡的“绘图”面板中单击“相切，相切，半径”按钮 ，或者在菜单栏中选择“绘图”→“圆”→“相切、相切、半径”命令。此命令会自动启动“切点”对象捕捉模式。
（2）选择与要绘制的圆相切的第一个对象。
（3）选择与要绘制的圆相切的第二个对象。
（4）指定圆的半径。
操作范例：使用“相切、相切、半径”方法绘制圆
（1）打开位于随书光盘的“CH2”文件夹中的“切切半.dwg”文件，该文件已经绘制好一个圆和一条直线段。
（2）在功能区“常用”选项卡的“绘图”面板中单击“相切，相切，半径”按钮 ，或者在菜单栏中选择“绘图”→“圆”→“相切、相切、半径”命令，根据命令提示进行以下操作。
命令: _circle
指定圆的圆心或 [三点(3P)/两点(2P)/切点、切点、半径(T)]: _ttr
指定对象与圆的第一个切点: //使用鼠标在如图2-17a所示的位置单击圆
指定对象与圆的第二个切点: //使用鼠标在如图2-17b所示的位置单击直线
指定圆的半径 <20.9066>: 18↙ //输入圆的半径为18，按〈Enter〉键确定
绘制与所选两个对象相切的圆，如图2-17c所示。

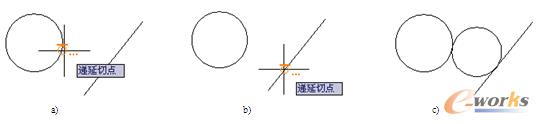

图2-17 使用“相切、相切、半径”方法绘制相切圆
a) 指定对象与圆的第一个切点 b) 指定对象与圆的第二个切点 c) 完成的相切圆
2.5.6“相切、相切、相切”绘制方法
“相切、相切、相切”绘制方法是指通过指定3个对象来创建与这3个对象均相切的圆。当不止一个圆符合指定的条件时，系统会根据就近原则绘制其切点与选定点距离最近的相切圆。
创建与3个对象相切的圆的步骤如下。
（1）在功能区“常用”选项卡的“绘图”面板中单击“相切，相切，相切”按钮 ，或者在菜单栏中选择“绘图”→“圆”→“相切、相切、相切”命令。此命令会自动启动“切点”对象捕捉模式。
（2）选择与要绘制的圆相切的第一个对象。
（3）选择与要绘制的圆相切的第二个对象。
（4）选择与要绘制的圆相切的第三个对象。
操作范例：绘制与3个对象均相切的圆
（1）打开位于随书光盘的“CH2”文件夹中的“切切切.dwg”文件，该文件已经绘制好一个圆、一个圆弧和一条直线段。
（2）在功能区“常用”选项卡的“绘图”面板中单击“相切、相切、相切”按钮 ，或者在菜单栏中选择“绘图”→“圆”→“相切、相切、相切”命令，接着根据命令提示进行如下操作。
命令: _circle
指定圆的圆心或 [三点(3P)/两点(2P)/切点、切点、半径(T)]: _3p
指定圆上的第一个点: _tan 到 //单击如图2-18a所示的圆
指定圆上的第二个点: _tan 到 //单击如图2-18b
所示的直线
指定圆上的第三个点: _tan 到 //单击如图2-18c
所示的圆弧

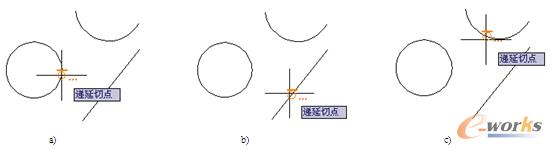

图2-18 选择3个对象以定义相应的切点
a) 单击第一个对象 b) 单击第二个对象 c) 单击第三个对象
完成绘制的相切圆如图2-19所示。
图2-19 绘制与3个对象均相切的圆
