第二章 基本二维图形绘制

    在AutoCAD中绘制圆弧的方法命令有多种，包括“三点”、“起点、圆心、端点”、“起点、圆心、角度”、“起点、圆心、长度”、“起点、端点、角度”、“起点、端点、方向”、“起点、端点、半径”、“圆心、起点、端点”、“圆心、起点、角度”、“圆心、起点、长度”和“连续”，这些用于绘制圆的方法命令既可以在功能区“常用”选项卡的“绘图”面板中找到，如图2-20所示，也可以从主菜单栏的“绘图”菜单中找到，如图2-21所示。



    2.6.1  使用“三点”法绘制圆弧



    可以通过指定三点来绘制圆弧，第一点定义圆弧的起点，第二点为圆弧上的某一点，第三点则定义圆弧的终点。通过指定三点绘制圆弧的示例如图2-22所示。



    下面通过操作范例来介绍使用“三点”法绘制圆弧的步骤。



    操作步骤：使用“三点”法绘制圆弧



    在功能区“常用”选项卡的“绘图”面板中单击“三点”按钮 ，或者在菜单栏中选择“绘图”→“圆弧”→“三点”命令，接着根据命令提示进行如下操作。



    命令: _arc

    指定圆弧的起点或 [圆心(C)]: 0,0↙

    指定圆弧的第二个点或 [圆心(C)/端点(E)]: 50,50↙

    指定圆弧的端点: 100,20↙

    绘制完成的圆弧如图2-23所示。



    2.6.2  其他绘制圆弧的方法



    下面介绍除了“三点”法之外其他绘制圆弧的方法，包括“起点、圆心、端点”、“起点、圆心、角度”、“起点、圆心、长度”、“起点、端点、角度”、“起点、端点、方向”、“起点、端点、半径”、“圆心、起点、端点”、“圆心、起点、角度”、“圆心、起点、长度”和“连续”。在实际设计工作中，用户要根据具体的设计情况来灵活选用合适的方法命令来绘制圆弧。

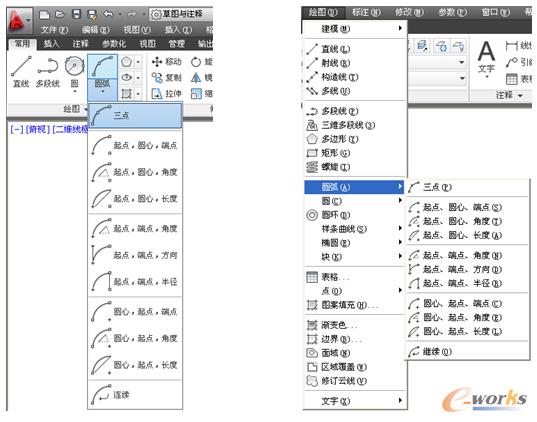

图2-20  功能区面板中的“圆弧”命令工具                  图2-21  菜单栏中的圆弧命令

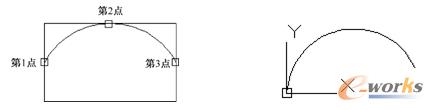

图2-22  使用“三点”法绘制圆弧示例             图2-23  完成绘制的圆弧



    1．“起点、圆心、端点”



    通过指定起点、圆心及用于确定端点的第3点来绘制圆弧，其中起点和圆心之间的距离确定半径，生成的圆弧默认从起点以逆时针绘制。在执行命令的过程中根据使用选项的不同，既可以先指定起点，也可以先指定圆心。



    2．“起点、圆心、角度”



    使用起点、圆心和夹角绘制圆弧，其中起点和圆心之间的距离确定半径，圆弧的另一端通过指定以圆弧圆心为顶点的夹角确定。



    3．“起点、圆心、长度”



    使用起点、圆心和弦长绘制圆弧，圆弧的另一端点通过指定圆弧起点和端点之间的弦长确定，生成的圆弧同样是默认从起点开始以逆时针绘制。



    4．“起点、端点、角度”



    使用起点、端点和夹角绘制圆弧，圆弧端点之间的夹角确定圆弧的圆心和半径。



    5．“起点、端点、方向”



    使用起点、端点和起点切向绘制圆弧。起点切向可以通过在所需切线上指定一个点或输入角度来确定。



    6．“起点、端点、半径”



    使用圆弧起点、端点和半径绘制圆弧。当输入半径为正数时，绘制劣弧；当输入半径为负数时，绘制优弧。



    7．“圆心、起点、端点”



    通过指定圆心位置、起点位置和终点位置来绘制圆弧。



    8．“圆心、起点、角度”



    通过指定圆心位置、起点位置和圆弧所对应的圆心角（包含角）来绘制圆弧。



    9．“圆心、起点、长度”



    通过指定圆心位置、起点位置和弦长绘制圆弧。



    10．“连续”



    创建圆弧使其相切于上一次绘制的直线或圆弧。执行此命令时，命令行出现“指定圆弧的端点”的提示信息。



    下面介绍一个绘制多个圆弧的操作范例。



    操作范例：绘制圆弧



    （1）新建一个图形文件。



    （2）在功能区“常用”选项卡的“绘图”面板中单击“起点、端点、半径”按钮 ，或者在菜单栏中选择“绘图”→“圆弧”→“起点、端点、半径”命令，接着根据命令提示进行如下操作。



    命令: _arc

    指定圆弧的起点或 [圆心(C)]: 60,30↙

    指定圆弧的第二个点或 [圆心(C)/端点(E)]: _e

    指定圆弧的端点: 0,50↙

    指定圆弧的圆心或 [角度(A)/方向(D)/半径(R)]: _r

    指定圆弧的半径: 50↙



    绘制的第一条圆弧如图2-24所示。



    （3）在功能区“常用”选项卡的“绘图”面板中单击“起点、端点、半径”按钮 ，或者在菜单栏中选择“绘图”→“圆弧”→“起点、端点、半径”命令，接着根据命令提示进行如下操作。



    命令: _arc

    指定圆弧的起点或 [圆心(C)]: 60,30↙

    指定圆弧的第二个点或 [圆心(C)/端点(E)]: _e

    指定圆弧的端点: 0,50↙

    指定圆弧的圆心或 [角度(A)/方向(D)/半径(R)]: _r

    指定圆弧的半径: -50↙



    绘制的第二条圆弧如图2-25所示。

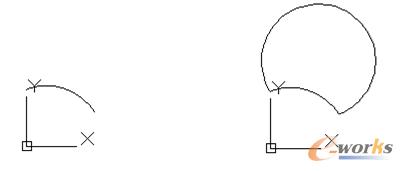

图2-24  绘制的第一条圆弧                  图2-25  绘制第二条圆弧



    （4）在功能区“常用”选项卡的“绘图”面板中单击“圆心、起点、角度”按钮 ，或者在菜单栏中选择“绘图”→“圆弧”→“圆心、起点、角度”命令，接着根据命令提示进行如下操作。



    命令: _arc

    指定圆弧的起点或 [圆心(C)]: _c

    指定圆弧的圆心: 50,0↙

    指定圆弧的起点: 0,0↙

    指定圆弧的端点或 [角度(A)/弦长(L)]: _a

    指定包含角: 120↙



    绘制的第三条圆弧如图2-26所示。



    （5）在功能区“常用”选项卡的“绘图”面板中单击“连续”按钮 ，或者在菜单栏中选择“绘图”→“圆弧”→“连续”命令，接着根据命令提示进行如下操作。



    命令: _arc

    指定圆弧的起点或 [圆心(C)]:      //系统自动以上一次绘制的圆弧端点为起点

    指定圆弧的端点: 228,115↙



    绘制的相切圆弧如图2-27所示。



    （6）在功能区“常用”选项卡的“绘图”面板中单击“起点、端点、方向”按钮 ，或者在菜单栏中选择“绘图”→“圆弧”→“起点、端点、方向”命令，接着根据命令提示进行如下操作。



    命令: _arc

    指定圆弧的起点或 [圆心(C)]: 0,0↙

    指定圆弧的第二个点或 [圆心(C)/端点(E)]: _e

    指定圆弧的端点: 228,115↙

    指定圆弧的圆心或 [角度(A)/方向(D)/半径(R)]: _d

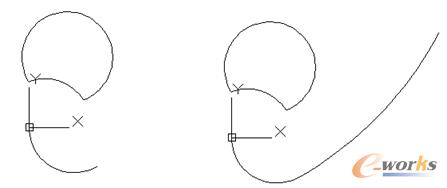

图2-26  绘制的第三条圆弧                    图2-27  绘制的相切圆弧



    指定圆弧的起点切向: 0↙



    最后一段圆弧绘制的效果如图2-28所示。

图2-28  最后完成的圆弧
