第三章基本图形修改

使用“镜像”功能可以根据已经绘制好的一半图形快速地绘制另一半对称的图形，从而完成整个图形的绘制。

3.3.1 镜像操作

镜像图形对象的典型操作步骤如下。

（1）在菜单栏中选择“修改”→“镜像”菜单命令，或者在功能区的“常用”选项卡的“修改”面板中单击“镜像”按钮。

（2）选择要镜像的对象。

（3）指定镜像直线的第一点。

（4）指定镜像直线的第二点。

（5）根据设计情况决定是否删除源对象。

例如，先在图形文档中绘制好如图3-3所示的图形。然后单击“镜像”按钮，根据命令提示执行如下操作。

命令: _mirror

选择对象: 指定对角点: 找到 11 个 //以窗口选择方式选择对象，如图3-4所示

选择对象: ↙

指定镜像线的第一点: //选择中心线的一个端点

指定镜像线的第二点: //选择中心线的另一个端点

要删除源对象吗？[是(Y)/否(N)] <N>:↙

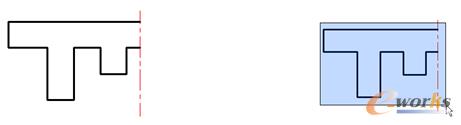

图3-3 绘制图形图3-4 窗口选择（框选）

完成镜像操作得到的图形如图3-5所示。

图3-5 镜像结果

3.3.2 镜像文字和属性

在AutoCAD 2012的默认情况下，镜像文字和属性时，它们在镜像图像中不会反转或倒置，文字的对齐和对正方式在镜像对象前后都是相同的，如图3-6所示。为了文字不被反转或倒置，系统变量“MIRRTEXT”的值应为0（其初始值为0）。

图3-6 镜像文字

a）镜像前 b）镜像后

系统变量“MIRRTEXT”的类型为整数，其保存位置为图形文件，用途是控制“MIRROR”命令放置文字的方式。当“MIRRTEXT”的值为0时，保持文字方向；当“MIRRTEXT”的值为1时，镜像显示文字。“MIRRTEXT”设置与镜像文字的影响关系，如图3-7所示。

图3-7 “MIRRTEXT”设置对镜像文字的影响

系统变量“MIRRTEXT”将影响使用“TEXT”、“ATTDEF”或“MTEXT”命令、属性定义和变量属性创建的文字。注意：如果文字和常量属性属于某个图形块的一部分，那么镜像插入块时，块中的文字和常量属性都将作为整体被反转，而不管“MIRRTEXT”如何设置。
