第三章基本图形修改

在AutoCAD 2012中，拉伸对象和拉长对象是不同的，初学者要特别注意两者的差别。“拉伸”的命令为“STRETCH”，“拉长”的命令为“LENGTHEN”。

3.9.1 拉伸对象

使用“STRETCH”命令（菜单命令为“修改”→“拉伸”，其对应的工具按钮为“拉伸”按钮），可以重定位穿过或在交叉选择窗口内的对象的端点，主要功能体现在下列两方面。

拉伸交叉窗口部分包围的对象。

说明：圆、椭圆和块等对象无法拉伸。

要拉伸对象，首先需要为拉伸指定一个基点，然后指定位移点。

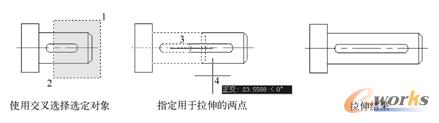

拉伸对象的一个示例如图3-27所示。在该示例中，使用交叉选择的方式来选择要拉伸的对象，即先选择点1，从右向左移动鼠标选择点2，按〈Enter〉键结束对象选择后，分别指定基点3和位移点4，最后便得到拉伸结果。

图3-27 拉伸对象的示例

拉伸对象的典型步骤如下。

（1）在菜单栏中选择“修改”→“拉伸”命令，或者在功能区“常用”选项卡的“修改”面板中单击“拉伸”按钮。

（2）使用“交叉窗口选择”方式选择对象，注意在交叉窗口中必须至少包含一个顶点或端点。

（3）根据命令提示及实际设计情况，执行如下操作之一。

指定拉伸基点，然后指定第二点，从而确定距离和方向。
以相对笛卡尔坐标、极坐标、柱坐标或球坐标的形式输入位移。输入时无需包含“@”符号，因为相对坐标是假设的。提示输入第二位移点时，直接按〈Enter〉键，此时第一点将被视为X、Y、Z位移。

3.9.2 拉长对象

使用“LENGTHEN”命令（菜单命令为“修改”→“拉长”），可以修改直线、圆弧、开放多段线、椭圆弧和开放样条曲线的长度（缩短或变长），还可以修改圆弧的包含角。某些拉长结果与延伸和修剪的效果相似。

在菜单栏中选择“修改”→“拉长”命令，或者在功能区“常用”选项卡的“修改”面板中单击“拉长”按钮，在命令窗口的命令行中显示如下提示信息。

选择对象或 [增量(DE)/百分数(P)/全部(T)/动态(DY)]:

“选择对象”：在提示选择对象后，显示该对象的长度和包含角（如果对象有包含角）。
“增量（DE）”选项：选择此选项，将以指定的增量修改对象的长度，该增量从距离选择点最近的端点处开始测量。差值还以指定的增量修改弧的角度，该增量也是从距离选择点最近的端点处开始测量的。注意：指定正值时扩展对象，指定负值时则修剪对象。输入“DE”并按〈Enter〉键确定后，将按照如下提示进行余下操作。

输入长度增量或 [角度(A)] <当前>: //指定距离、输入“a”或按〈Enter〉键

其中，“长度增量”选项以指定的增量修改对象的长度；“角度（A）”选项以指定的角度修改选定圆弧的包含角。

操作实例：通过拖动改变对象长度

（1）新建一个图形文件，在图形区域中绘制一根长度为80mm的水平直线段。

（2）选择“修改”→“拉长”菜单命令，或者单击“拉长”按钮，根据命令行的提示执行操作。

命令: _lengthen

选择对象或 [增量(DE)/百分数(P)/全部(T)/动态(DY)]: DY↙

选择要修改的对象或 [放弃(U)]: //选择如图3-28所示的直线

指定新端点: //拖动光标向左指定新端点以缩短线段，如图3-29所示

选择要修改的对象或 [放弃(U)]: ↙

图3-28 选择要修改的对象图3-29 指定新端点
