第三章基本图形修改

使用“缩放”功能可以将对象按统一比例放大或缩小，比例因子大于1时将放大对象，比例因子介于0和1时将缩小对象。缩放对象时需要指定基点和比例因子。

在菜单栏中选择“修改”→“缩放”菜单命令，或者在功能区“常用”选项卡中单击“修改”面板中的“缩放”按钮，接着根据命令提示来执行如下操作。

命令: _scale

选择对象: //选择要缩放的对象

选择对象: //按〈Enter〉键

指定基点: //指定缩放基点

指定比例因子或 [复制(C)/参照(R)] <1.0000>: //指定比例、输入“c”或输入“r”

在这里介绍一下“比例因子”、“复制（C）”和“参照（R）”选项的功能意义，以及简述选择各选项后需要执行的余下步骤。

“比例因子”：按指定的比例缩放选定对象的尺寸。若输入大于1的比例因子则使对象放大，若输入介于0和1之间的比例因子则使对象缩小。此外，还可以拖动鼠标来使对象变大或变小。
“复制（C）”：选择此选项，则创建要缩放的选定对象的副本。
“参照（R）”：选择此选项，则按参照长度和指定的新长度缩放所选对象。

指定参照长度 <1>: //指定缩放选定对象的起始长度

指定新的长度或 [点(P)]: //指定将选定对象缩放到的最终长度，或输入“p”，使用两点来定义长度

1．使用比例因子缩放对象的操作步骤（假设将比例因子设置为2）

（1）在菜单栏中选择“修改”→“缩放”菜单命令，或者在功能区“常用”选项卡中单击“修改”面板中的“缩放”按钮。

（2）选择要缩放的对象。

（3）指定基点。

（4）输入比例因子为2，确定后便完成对象的放大操作。

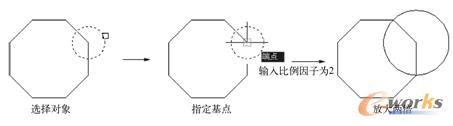

按指定比例缩放对象的示例如图3-26所示。

图3-26 按比例因子缩放的示例

2．使用参照距离缩放对象的典型操作步骤

（1）在菜单栏中选择“修改”→“缩放”菜单命令，或者在功能区“常用”选项卡中单击“修改”面板中的“缩放”按钮。

（2）选择要缩放的对象。

（3）指定基点。

（4）输入“R”并按〈Enter〉确定，从而选择“参照（R）”选项。

（5）选择第一个和第二个参照点，或输入参照长度的值。
