第五章标注及标注编辑

线性标注主要用来测量当前用户坐标系XY平面中的两点间的直线距离。线性标注可以水平、垂直或对齐放置。创建线性标注时，可以修改文字内容、文字角度或尺寸线的角度。

创建水平或垂直的线性标注的步骤如下。

（1）在“标注”菜单中选择“线性”命令，或者单击“线性”按钮。

（2）按〈Enter〉键后选择要标注的对象，或者依次指定第一条尺寸界线的原点和第二条尺寸界线的原点。

（3）此时，命令行出现“指定尺寸线位置或[多行文字(M)/文字(T)/角度(A)/水平(H)/垂直(V)/旋转(R)]:”的提示信息。在指定尺寸线位置之前，可以编辑文字、文字角度、尺寸线角度、指定标注方向等。

（4）指定尺寸线的位置。

操作实例：创建线性尺寸

（1）单击“线性”按钮，根据命令行提示执行如下操作。

命令: _dimlinear

指定第一个尺寸界线原点或 <选择对象>:↙ //按〈Enter〉键

选择标注对象: //选择如图5-3所示的对象

指定尺寸线位置或

[多行文字(M)/文字(T)/角度(A)/水平(H)/垂直(V)/旋转(R)]: //在如图5-4所示的位置处单击

标注文字 = 55

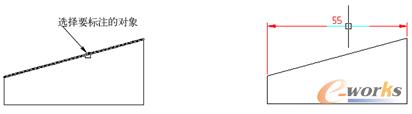

图5-3 选择要标注的对象图5-4 放置尺寸线

（2）单击“线性”按钮，根据命令行提示执行如下操作。

命令: _dimlinear

指定第一条尺寸界线原点或 <选择对象>: //选择如图5-5所示的A顶点

指定第二条尺寸界线原点: //选择如图5-5所示的B顶点

指定尺寸线位置或

[多行文字(M)/文字(T)/角度(A)/水平(H)/垂直(V)/旋转(R)]: //在如图5-6所示的位置处单击

标注文字 = 25.93

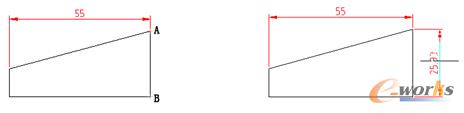

图5-5 指定两原点图5-6 放置尺寸线操作

（3）使用同样的方法，单击“线性”按钮来创建最后一个线性尺寸，标注结果如图5-7所示。
