第五章标注及标注编辑

对齐标注是与指定位置或对象平行的标注，其尺寸线平行于尺寸界线原点连成的直线；对齐标注的尺寸实际上是两点之间的实际长度尺寸，如图5-8所示。

图5-7 标注线性尺寸图5-8 创建对齐标注

创建对齐标注的典型步骤如下。

（1）在“标注”菜单中选择“对齐”命令，或者单击“对齐”按钮。

（2）按〈Enter〉键并选择要标注的对象，或者指定第一条和第二条尺寸界线的原点。

（3）此时，命令行出现“指定尺寸线位置或[多行文字(M)/文字(T)/角度(A)]:”的提示信息。在指定尺寸线位置之前，可以编辑文字或修改文字角度。

（4）指定尺寸线的位置。

操作实例：创建对齐尺寸

（1）新建一个图形文件，在该图形文件中绘制一个边长为45mm的正三角形。

命令: LINE↙

指定第一点: 0,0↙

指定下一点或 [放弃(U)]: 45,0↙

指定下一点或 [放弃(U)]: @45<120↙

指定下一点或 [闭合(C)/放弃(U)]: C↙

（2）单击“对齐”按钮，根据命令提示执行下列操作。

命令: _dimaligned

指定第一条尺寸界线原点或 <选择对象>:↙

选择标注对象: //选择如图5-9所示的一条边线

指定尺寸线位置或[多行文字(M)/文字(T)/角度(A)]: M↙

//输入“M”按〈Enter〉键，打开文字编辑器（在启用功能区的状态下）；

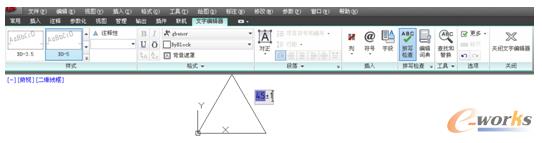

在输入框中将光标移到测量值后，输入“%%p1”，此时如图5-10所示，单击“关闭文字编辑器”按钮

图5-9 选择要标注的边线

图5-10 编辑标注文字

指定尺寸线位置或[多行文字(M)/文字(T)/角度(A)]: //在要放置尺寸线的位置处单击

标注文字 = 45

完成该边线的对齐标注如图5-11所示。

图5-11 完成对齐标注
