第六章 图层与块

    在“图层”工具栏或“图层”面板中单击“图层特性”按钮 ，或者在菜单栏中选择“格式”→“图层”命令，弹出如图6-3所示的“图层特性管理器”选项板，从中可以对图形进行管理操作、定制图形特性。

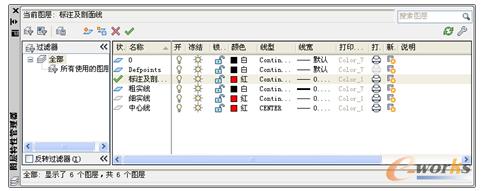

图6-3  “图层特性管理器”选项板



    下面介绍“图层特性管理器”选项板中各个主要选项及按钮的功能含义。



    “新建特性过滤器” ：用于打开“图层过滤器特性”对话框，从中可以根据图层的一个或多个特性创建图层过滤器。



    “新建组过滤器” ：创建图层组过滤器，其中包含选择并添加到该过滤器的图层。



    “图层状态管理器” ：显示图层状态管理器，从中可以将图层的当前特性设置保存到一个命名图层状态中，以后可以再恢复这些设置。



    “新建图层” ：创建新图层。列表将显示名为“图层#”的图层，该名称处于选定状态，可立即输入新图层名。新图层将继承图层列表中当前选定图层的特性（颜色、开或关状态等）。



    “在所有视口中都被冻结的新图层视口” ：创建新图层，然后在所有现有布局视口中将其冻结。



    “删除图层” ：删除选定图层。只能删除未被参照的图层。参照的图层包括图层0和DEFPOINTS、包含对象（包括块定义中的对象）的图层、当前图层以及依赖外部参照的图层。



    “置为当前” ：将选定图层设置为当前图层。将在当前图层中绘制图形对象。



    “刷新” ：通过扫描图形中的所有图元来刷新图层使用信息。



    “设置” ：显示“图层设置”对话框，如图6-4所示，从中可以设置新图层通知设置、是否将图层过滤器更改应用于“图层”工具栏以及更改图层特性替代背景色。



    在“图层特性管理器”左窗格中，以树状图的形式显示图形中图层和过滤器的层次结构列表。展开“全部”顶层节点，则显示图形中的所有图层（过滤器），过滤器按字母顺序显示。显示的“所有使用的图层”过滤器是个只读过滤器。当在“全部”顶级节点下选择“所有使用的图层”过滤器，则可以在右窗格中显示所有使用的图层。



    如图6-5所示，如果在左窗格中右击，则打开一个快捷菜单，该快捷菜单提供了用于树状图中选定项目的命令。下面介绍这些用于树状图选定项目的命令。

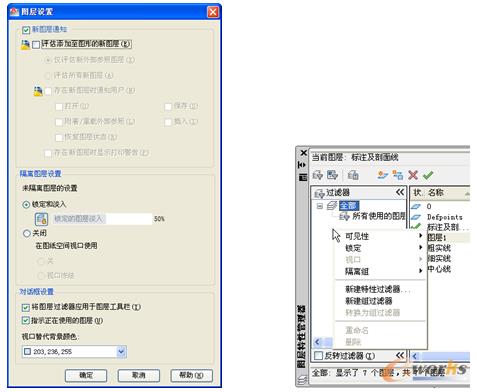

图6-4  “图层设置”对话框                     图6-5  树状图快捷菜单

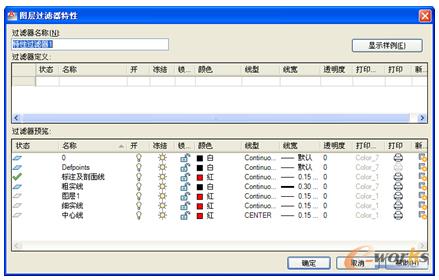

图6-6  “图层过滤器特性”对话框

    “图层特性管理器”选项板的列表视图位于右侧，专门用于显示图层和图层过滤器及其特性和说明。

    如果在树状图中选定了一个图层过滤器，则在列表视图中将仅显示该图层过滤器中的图层。选定树状图中的“全部”过滤器时，将显示图形中的所有图层和图层过滤器。当选定某一个图层特性过滤器并且没有符合其定义的图层时，列表视图将显示为空。若要修改选定过滤器中某一个选定图层或所有图层的特性，那么可以单击该特性的图标，然后进行所需的修改操作。当图层过滤器中显示了混合图标或“多种”时，表明在过滤器的所有图层中，该特性互不相同。

    下面介绍一下列表视图中相关的设置内容。

    在介绍了上述选项功能及概念（基本上摘自或参考AutoCAD帮助文件）之后，下面介绍新建图层、重命名图层、设置图层特性等相关内容，并介绍典型的图层定制实例。
