近年来，随着变压器专业设计平台系统的成功研制，设计变压器可l 线部分的工作量明显减少。由于受平台的限制，结构设计还是不够灵活，软件开发者往往以量取(即增加各类结构的模板数量) ,但布线需要计算，工作量很大。引线布线也成为开发变压器三维设计软件的瓶颈。笔者多年从事变压器三维设计系统的引线部分开发工作，接触过多种三维设计丰台，通过对比，认为Inventor软件的"管道布线"功能是解决这瓶颈的有效方法。

    Inventor 软件的"管道布线"模块如图2所示。这种布线方式如果通过手工计算的方式完成几乎是不可能的，而应用"管道布线"模块只需添加十个线束，在几分钟内就可完成。且生成酌线束具有自适应功能，不管结构如何变化，Inventor软件都会自动计算，使布好的线适应新的结构，大大减少了开发者的工作量，下面通过实例来说明这一特点。

    首先，需要将其他零部件装配好(也可以不全部装配上，因为布好的线可以随时添加"工作点"以改变线酌布置为式，这也是该软件灵活性的另一体现) ，因为应用"管道布线"需要选择一些点以确定线的走向。然后，在打开的装配图的部f件牛面板上选取"创建约束"命令，即弹出对话框，如图3所示。为便于记忆，可取容易理解、记忆的名称。选择好存储的位置后"确定"，就进入到了"三维布线"模式，此时，部件面板已经变成三维布线面板。在浏览器申用右键单击刚刚创建酌线束，弹出快捷菜单，选择"线束设置"来定义线的外观。设置完成后，在三维布线面板中选择"创建线束段"进行布线，接下来的任务就是在装配图中选取各种点(包括各种特征点，如圆心、顶点等) ,选完后单击右键，在弹出的快捷菜单中选择"完成"一条线就布置完成了。


    图2 "管道布线"模块

       图3 创建线束界面

    布线的关键是"工作点"的选取。在实际工作中，应尽可能多选一些"工作点"\否则会出现由于选取的"工作点"数量过少，而产生布线结果与要求不←致的情况。必要时，可额外创建一些辅助点作为"工作点，并将这些点约束到要求的位置上。

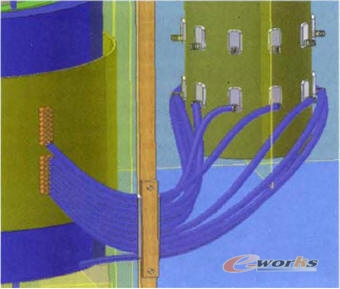

    用Inventor软件的"管道布线"模块生成的三维图，完全能满足引线的设计要求，如图4所示。由于亏|线布线对于操作者来说过于简单，因此我们在开发时已经将该部分做成交五式的，更增加了软件的灵活↑生，充分满足引线部分多变性的要求。

    二维图是目前变压器行业指导生产的主要文档，因此二维圈能否满足行业要求，也是至关重要的，用Inventor软件的"管道布线"生成三维实体后，投影生成的二维图如图5所示。
