| 利用Autodesk Inventor实现计算机辅助的组合机床三维总图设计 |
| 发表时间：2008-5-25 来源：Autodesk |
|
| 现在有了功能强大的三维CAD 软件，有条件还设计过程的本来面目。设计人员头脑中的三维的整体布局可以直接用三维图形表达。余下的部件图，零件图工作，交给机器来做。 |
|
|
|
系统的工作流程及实例
系统可以分为两个流程，一个是零件绘制流程，另一个是装配流程。这两个流程相互配合，缺一不可。装配流程图如图1，零件绘制流程图如图2。

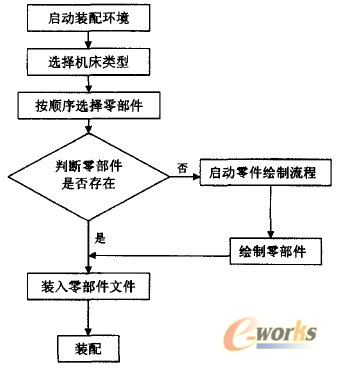

图1 装配流程图

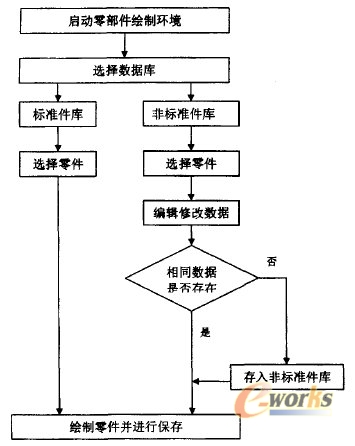

图2 零件绘制流程图
图3 以生成一台简单的机床为例，将系统过程简单地介绍一下。
|
|
|
|
|
