本文以详细介绍善用iFeature为主题,在使用iFeature之前,总要先认识一下iFeature的特性,然后才能谈的上「善用」之境界。
使用过参数化3D CAD软件的用户都知道「Feature」就是「特征」,「特征」可以是由「草图」为基础架构出来的实体特征或曲面特征,例如:挤出(extrude)、回转(revolve),也可能是功能性的特征,例如:圆角(Fillet)、去角(Chamfer),但是这些特征都只孤伶伶的存在零件图文件中,如此显得在应用的灵活度上稍稍受限。然而Inventor允许使用者将「常用的、重复使用的」特征或草图得以导出成一个独立的图档,然后再汇入重复使用,以节省大量的草图与特征的处理时间,因此衍生了「iFeature」这项特殊功能。
iFeature可以存在「草图」模式,也可以将一个或数个「特征」汇集在一齐,构成一个「宏」,也可以沿用iPart的参数观念转化成Excel的尺寸表列化管理模式带入iFeature之中,来扩充iFeature的应用层面。
iFeature应用在一般「零件」环境居多,也可以应用在「板金」环境;如果应用在「板金」环境,还可以发挥至使用一个单一指令完成大量「冲孔」的绝佳效能。

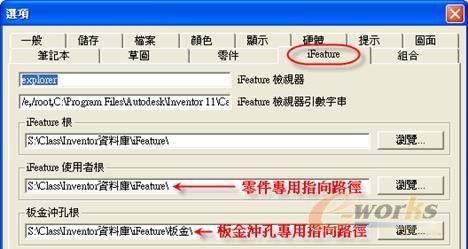

在应用iFeature之前使用者必须先规划专属的「指向路径」(或者使用Inventor系统在安装时所提供的样板路径)。由于在零件使用的iFeature与板金冲孔所使用的iFeature,在制作iFeature时的定义有所不同,因此作品摆放的位置也应有所区隔。

笔者首先从「草图」应用带入本文主题,并实际演示一番;iFeature只能应用在「零件」设计环境,因此「新建」零件后,在特征工具栏上就会出现「插入iFeature」的指令图像。

iFeature可以用在零件的第一个草图,或使用在其它的特征架构下。一般应用在第一个草图的应用例,大多是指草图形状复杂多变轮廓,例如:齿轮、炼轮、型钢、铝挤型等,本文以「铝挤型」绘制及后续加工举例说明。

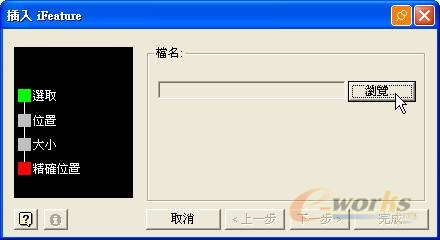

「新建」零件之后,在特征环境下执行「插入iFeature」,点选「浏览」按钮,Inventor将依据「选项」所规划的指向路径搜寻扩展名「*.ide」的iFeature图档。

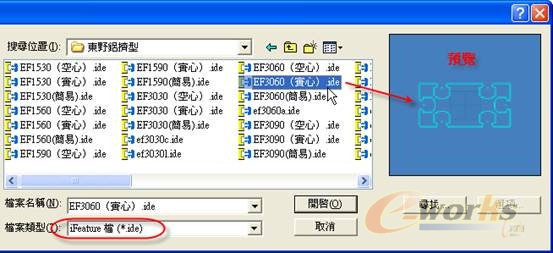

再浏览iFeature的过程,右边的预览窗口将会呈现预览图像以供用户视觉辨识(本例以铝挤型的断面2D轮廓为例),选定型号后按下「开启」按钮,继续以下的操作流程。

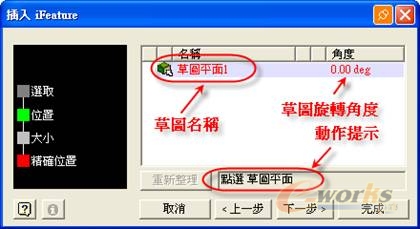

注意「动作提示」的内容及「草图旋转角度」的输入,本例中笔者将草图平面点选在「YZ平面」上,角度维持在「0度」,然后按「下一步」按钮。

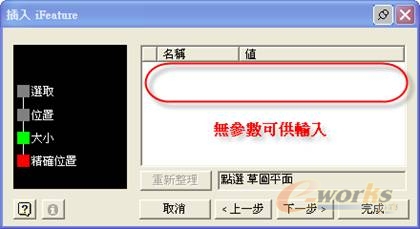

由于本例所插入的是由厂商提供的铝挤型2D断面轮廓,因此在以下画面并无任何参数可供输入(注:制作iFeature时,如果草图上没有任何标注,在应用时也不会有任何的参数可供输入),意即,这只是一种非常单纯的断面轮廓草图。

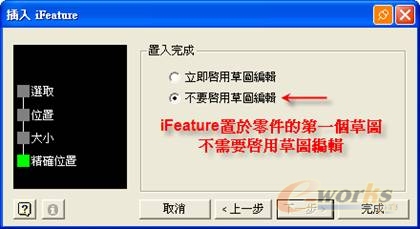

iFeature若是置于零件的第一个草图,是可以不必立即启用草图编辑,如果架构在其他特征之下,一般是需要「立即启用草图编辑」来限制或标注草图的相对位置。

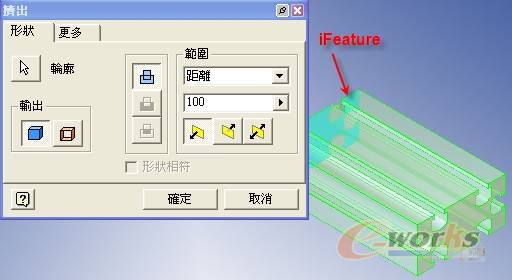

现在使用者可以启动「挤出」,将插入的iFeature草图消耗成实体特征。
