前言

    INVENTOR是Autodesk公司推出的第三代机械设计软件，具有三维建模、装配、可视化和制图等方面功能。INVENTOR也秉承Autodesk公司软件的惯有的几个特点：简单、易学、性价比高，所以越来越多的人喜欢学习和使用它。本人发现在众多的教育培训机构中，对INVENTOR的三维草图教学讲解这块都比较缺乏，或者是一带而过的现象比较频繁，可能是因为例子不够的原因，所以在此本人要发表“INVENTOR制作回形针”此篇文章。大家在以后的教学工作中也可以以次为例。希望广大的教育工作者看完本篇文章后有何意见、改进建议或有更好的例子，都可以上网发布共享，或来信予我，感谢赐教。

    制作步骤

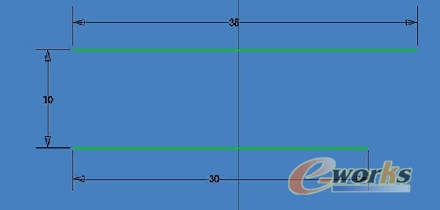

    图1 先绘制两条直线，尺寸为图中所示，几何约束将两条线头垂直约束

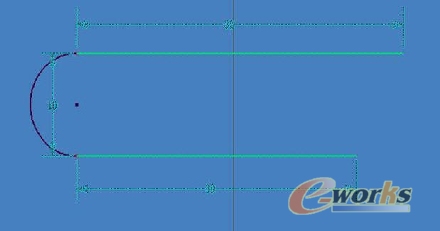

    图2中所示，相切关系绘制出半圆

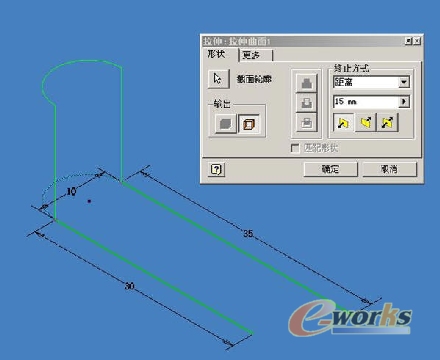

    图3中所示，曲面拉伸半圆

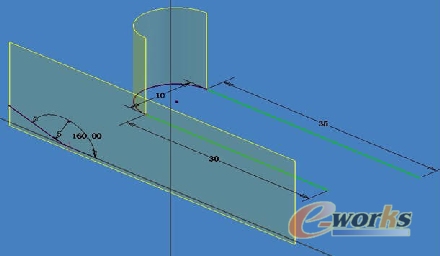

    图4中所示，利用原坐标绘制草图

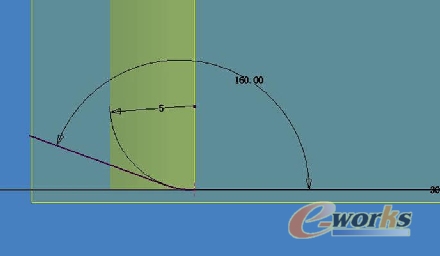

    图4-1 为放大图4中草图的位置，利用原坐标绘制草图，注意尺寸的绘制

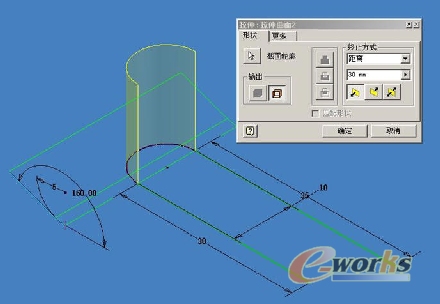

    图5中所示，曲面拉伸，使它与上一个拉伸面产生相交

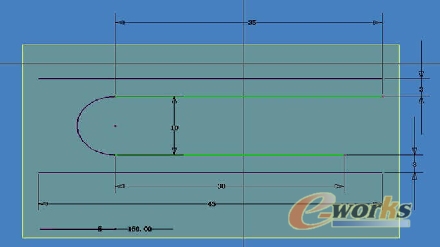

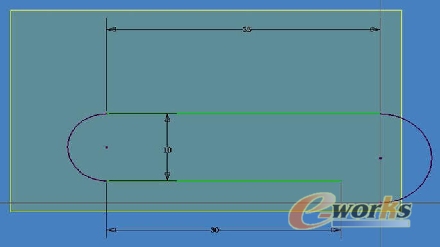

    图6 绘制另外两条直线，尺寸为图中所示，几何约束为等长、垂直

    图7 绘制另一个半圆，打开被处于隐藏的X、Y、Z平面，打开其“可见”性

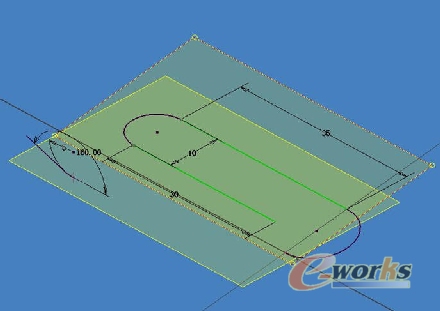

    图8 选择一个平面和平行于该平面的一条边，创建与该平面成30度的工作平面
