定义定位特征

    定位特征是抽象的构造几何图元，在其他几何图元不足以创建和定位新特征时，可以使用定位特征。要固定位置和形状，可以将特征约束到定位特征上。

    定位特征包括工作平面、工作轴和工作点。可以从选择的几何图元和选择的次序来类推适当的方向和约束条件。

    定位特征工具提供了屏幕提示，帮助用户进行选择和放置。用户可以：

    ■ 在零件、部件、钣金和三维草图环境中创建和使用定位特征。
    ■ 使用并参照工程图环境中的定位特征。
    ■ 将定位特征投影到二维草图中。
    ■ 创建内嵌定位特征可以帮助用户定义三维草图或放置零件或部件特征。
    ■ 使定位特征自适应。
    ■ 打开或关闭定位特征的可见性。
    ■ 拖动以调整工作平面和工作轴的大小。

    工作平面

    工作平面是沿一个平面的所有方向无限延伸的平面。工作平面与默认的基准平面YZ、XZ 和XY 平面类似。但是，也可以根据需要创建工作平面，并使用现有特征、平面、轴或点来定位工作平面。

    使用工作平面可以执行以下操作：

    ■ 在没有可用于创建二维略图特征的零件面时创建草图平面。
    ■ 创建工作轴和工作点。
    ■ 为拉伸提供终止参考。
    ■ 为装配约束提供参考。
    ■ 为工程图尺寸提供参考。
    ■ 为三维草图提供参考。
    ■ 投影到二维草图以创建截面轮廓几何图元或参考的曲线。

    下图说明了一些用于定义工作平面的方法。

    工作轴

    工作轴是沿两个方向无限延伸的直线矢量。工作轴与默认的基准轴X、Y 和Z 轴类似。但是，也可以根据需要创建工作轴，使用现有特征、平面或点来定位工作轴。

    使用工作轴可以执行以下操作：

    ■ 创建工作平面和工作点。
    ■ 投影到二维草图以创建截面轮廓几何图元或参考的曲线。
    ■ 为旋转特征提供旋转直线。
    ■ 为装配约束提供参考。
    ■ 为工程图尺寸提供参考。
    ■ 为三维草图提供参考。
    ■ 为环形阵列提供参考。
    ■ 创建对称直线。

    下图说明了一些用于定义工作轴的方法。

    工作点

    工作点是相对于特征或定位特征存在，并与之相关的点。工作点与默认的基准中心点类似；但是，也可以根据需要创建工作点，并使用现有特征、平面或轴来定位工作点。

    使用工作点可以执行以下操作：

    ■ 创建工作平面和工作轴。
    ■ 投影到二维草图以创建参考点。
    ■ 为装配约束提供参考。
    ■ 为工程图尺寸提供参考。
    ■ 为三维草图提供参考。
    ■ 定义坐标系。

    下图说明了一些用于定义工作点的方法。

    固定工作点

    固定工作点就像所有工作点一样，根据关联特征来决定其位置。固定工作点使用特征或定位特征启动固定工作点工具，但是随后其位置固定在空间中，且与这些特征或其他特征不相关，也不与之关联。

    使用固定工作点的方式与使用工作点的方式相同。即使修改模型几何图元，固定工作点在空间中仍会保持固定。可以使用“三维移动/旋转”工具移动固定工作点。

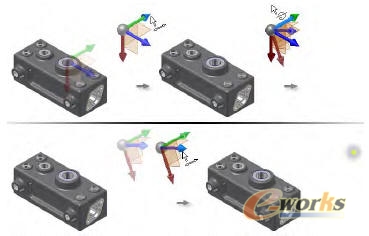

    工作流概述：定义固定工作点

    1 在“零件特征”工具面板上，单击“工作点”工具上的箭头并单击“固定工作点”。

    2 选择顶点、草图点或工作点以初始化“三维移动/旋转”工具。图钉光标符号指示所选的点是固定的。

    3 “三维移动/旋转”工具使轴与零件主轴是对齐的。单击或拖动工具的轴或中心，然后在“三维移动/旋转”对话框中输入值并单击“应用”。

    4 继续修改工作点的位置。完成后，单击“确定”。

    修改定位特征

    除固定工作点外，所有定位特征都与创建它们所使用的特征或几何图元相关联。如果修改或删除定位的几何图元，定位特征将相应地发生更改。反之，与定位特征定义相关的任何特征或几何图元也会受定位特征更改的影响。下图演示了这两种情况。

    创建的工作平面与顶面成 45 度角。

    从工作平面上的草图创建孔，并使孔与工作平面相关。

    将工作轴添加到孔中，并使工作轴与孔相关。

    如果将平面的角度修改为 15 度，孔与工作轴也将相应地进行调整。
