Inventor攻略之基于半隔离项目实现并行设计
发表时间:2008-2-24 Autodesk  来源:Autodesk
众所周知,设计阶段的工作成效对产品成本有着极大的影响,并行工程思想要求在设计的早期就充分考虑产品生命周期的各种因素,包括制造、装配、质量和成本等。设计过程中引入并行工程思想,有利于提高产品设计能力、缩短产品开发周期、提高产品质量,降低成本,从而提高企业的竞争力。

    1 前言

    众所周知,设计阶段的工作成效对产品成本有着极大的影响,并行工程思想要求在设计的早期就充分考虑产品生命周期的各种因素,包括制造、装配、质量和成本等。设计过程中引入并行工程思想,有利于提高产品设计能力、缩短产品开发周期、提高产品质量,降低成本,从而提高企业的竞争力。

    目前,典型的并行工程的产品开发模式有两个方向的交互活动:

    1) 横向上的同一个部门的设计人员之间的交互。例如,产品设计部门内进行产品设计的工程师之间的交互

    2) 纵向上的不同设计部门之间的交互。例如,产品设计部门与夹具设计部门之间的交互。

    这些交互活动的内容可以是:设计文件,材质,切削加工余量,设计计算方法,零件公差,表面粗糙度,装配要求,使用要求等。在这个相当长的设计过程中,各部门设计者之间如何交换这些信息?对于某些信息,有些设计师只需要知道信息的内容,而不需要去对这些数据进行修改,如何保证这些信息的安全性?当不同设计者需要对同一个设计文件进行设计修改时,又如何识别和解决设计者之间的设计冲突?当设计者对错误需要手动回复,又如何找到并恢复以前设计的各个版本?

    这些并行工程设计过程中存在的问题,在Inventor中,都可以方便的基于半隔离项目和Vault项目解决。本次话题只介绍在Inventor中基于半隔离项目实现并行设计。

    2 基于半隔离项目进行并行设计

    2.1 基本结构框架

    我们在这里以一个结构图来解释半隔离项目如何实现最简单的并行设计:

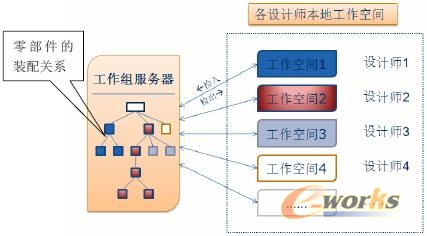

    图1 半隔离项目基本机构框架

    在图1中,可以清晰的看到在半隔离项目中,工作组服务器和各个设计师本地工作空间的数据交互的关系。左边工作组服务器上的树状图就是一个零部件的装配关系,每位设计师负责其中相应颜色的零件设计,可以同时进行。这是一个简单的产品设计方面的并行设计的样例。后文会给出产品设计与夹具设计等进行并行设计的实例。

    这里有必要对工作组路径和工作空间的概念进行一个简单的阐述。半隔离项目是由两个项目类型搭配构成:半隔离主项目以及半隔离工作空间。半隔离主项目在网络服务器端指定共享文件的工作组路径以及库。每个设计师会在各自的本地机器上创建一个工作空间,与服务器端工作组的设计文件进行数据交互,从而完成设计。

    2.2 半隔离项目的配置

    从上文中,可以看出,我们需要在服务器端以及设计师本地机器上分别设置半隔离主项目和半隔离工作空间。

    小提示:在Inventor默认的新建项目列表里,是没有共享项目以及半隔离项目的。因为这些属于旧的项目类型,要启用它们,请单击“工具”>“应用程序选项”>“常规”选项卡,选中“允许创建旧的项目类型”复选框。

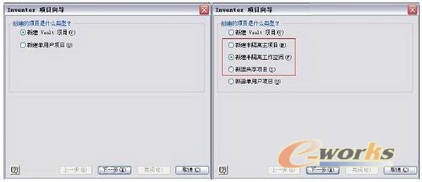

    图2 Inventor项目向导 - 项目类型

    2.2.1 配置半隔离主项目

    在创建主项目之前,建议用户先设计好当前这个项目的设计文件目录结构,这样在创建项目时就可以一次完成,不需要反复修改了。

    在项目向导中,选择半隔离主项目,在设置中,请选择符合公司标准和命名惯例的项目名称。在指定项目(工作组)文件夹时,请注意该文件夹路径处于可以被系统共享的路径下,见图3。

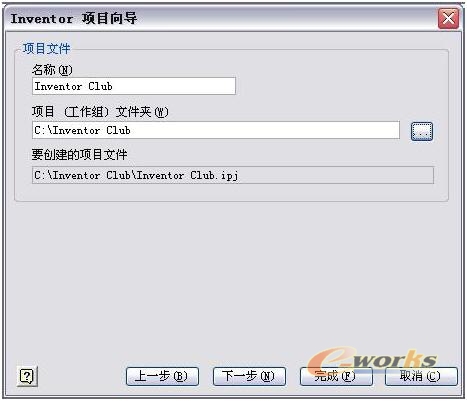

    图3 Inventor项目向导

本文系e-works专稿,未经授权严禁转载。

<<首页 <上一页  1  2  3  4  5  6  7  8  下一页>  末页>>
8页,当前第1
