Autodesk Inventor 2008新增秘技指南(上)
发表时间:2008-3-2 Autodesk  来源:互联网
Autodesk Inventor 产品线是 AutoCAD 软件用户的绝佳选择。Inventor 产品为制造业提供了完善整合3D设计与记录工具:用于建立管路系统与验证设计的 Autodesk Inventor PROFESSIONAL;用于 2D 蓝图与细部设计的AutoCAD Mechanical,以及用于数据管理的Autodesk Vault。 Inventor产品线可带来3D 生产力的提升,同时透过真正的DWG档案兼容性来保存2D的工程设计。Inventor也带来突破性的模型建立典范:Functional Design。Functional Design 让设计工程师超越几何模型建立工作的限制,并让他们可以专注于解决问题,而不是将时间全部花在设计所需的3D几何形状上。

    一、钣金设计

    在Inventor 2008 里的钣金设计环境已为提升钣金件设计生产力而改善,并提供对包括展开图修改与冲孔工具数据等制造资讯的支援。

    钣金设计工具

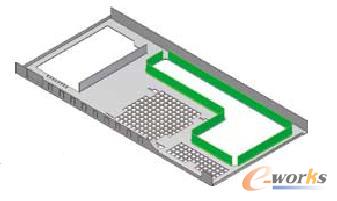

    改善的凸缘与轮廓线凸缘工具此两项工具都已重新设计以减少建立凸缘与轮廓线凸缘所需的步骤。

    此凸缘与轮廓线凸缘工具让设计工程师可以在单一特征下建立多个凸缘,并支援一个平面的非相邻边以及自动斜接相邻凸缘与轮廓线凸缘。这两项工具都包括完善的选项以控制弯曲位置与高度。


    改善的修角工具

    透过新的修角工具使用者现在可运用与凸缘和轮廓线凸缘工具里相同的对齐式标注以定义转角的重迭状况。此供三个弯曲交会的预设修角选项可以藉由选择自四个选项之一(无、交迭、圆角、以半径取圆角)来加以修改。

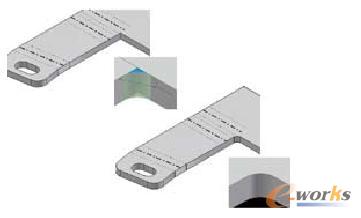

    弯折对切

    切割功能现在支持部份厚度切割深度以配合弯折对切。

    展开图修改

    新的展开图环境现可以浏览器显示成不同的功能树,以供展开与收合。增加到展开图的功能不会影响到收合模型,让展开图可以运用标准零件模型功能来加以修改。

    新的「编辑展开图定义」工具简化了展开图方向的定义。此一工具可提供对「打孔定义」的存取,使用者可以透过这个功能覆盖定义在钣金样式里的预设冲孔表现法。使用者也可在展开图中加入打孔功能以纳入专属的制造方法。

    窗体驱动式冲孔定义

    窗体驱动的冲孔定义可对以下的一般冲孔特性系列进行描述:具有相同冲孔形状的不同大小,且具有完整制造参数的表示法(包括冲压识别码、冲压深度以及替代的冲孔表现法的草图)。冲孔深度代表机具动程的深度,也可以藉由纳入冲孔定义里的公式以连结到钣金厚度信息。

    冲孔工具系定义为 iFeature 的特殊子类型。冲孔工具子类型纳入了确认该 iFeature 是否包含了有效的中心标记的检查,以供生产制造时建立图面与 DXF 档案之用。

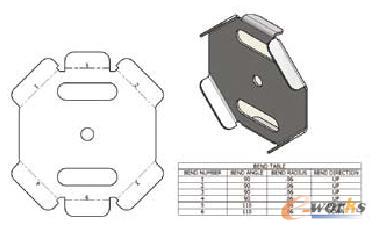

    折弯与打孔表

    透过新的折弯与冲孔表,使用者可以快速地建立精确的制造图面以支持钣金的生产作业。

    在 3D 模型里所撷取到的关键制造信息,像是弯角与半径以及冲孔方向、冲孔角度、冲压识别码、与冲孔工具深度,均可使用一个单一指令直接插入到 Inventor 图面里。Drawing Manager支持替代冲压表示法并运用曲线样式的绘图样式以表现弯角方向注记。

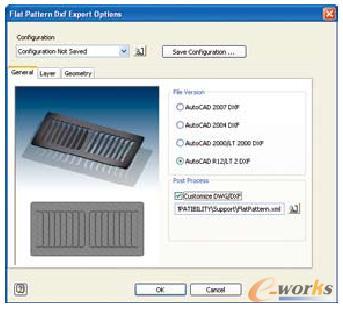

    自订展开图输出


    在 Inventor 2008 里有一项新的汇出工具,可提供较好的前置处理与后置处理选项,以简化板金件的 DXF 与 DWG 汇出档案的建立。其功能包括:

    .DXF/DWG 档案版本规格。
    .外部 XML 档案定义支持对展开图输出的自订后置处理作业。
    .图层对应与汇出控制,以便在汇出过程中对图层删除或重新命名。
    .云形线简化选项运用线性趋近法以建立线性逼近法,以驱动无法处理云形线的计算机数值控制(CNC)机具。
    .内部与外部轮廓线合并至聚合线,以供线烧以及其它依据聚合线路径的制造方法。
    .几何图形重新制订基准可依照某些 CNC 机具的需求,让所有几何图形移到正坐标象限空间。
    .可储存的汇出设定档案以供重复使用与应用程序设定接口(API)的存取。


    .对所有 DXF/DWG 展开图输出控制提供完整的 API 支持。
