４．５ 轮廓加工
轮廓加工也是我们做模具加工时经常用到的一种加工方法，通常用于加工拉延模的凸模外轮廓，压边圈的内轮廓，切边冲孔模的凸模、推进器的外轮廓，切边模的内轮廓，以及整形翻边模凸模的外轮廓。轮廓加工既可以作为零件轮廓的精加工，也可以作为零件轮廓去除材料的粗加工，非常有用。

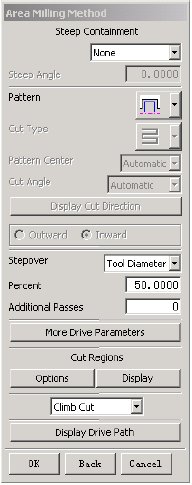

轮廓加工所依据的是一条曲线，可以利用MILL_PLANAR菜单下的CLEANUP_CORNERS, PLANAR_PROFILE编制轮廓加工程序，特别的，可以利用MILL_CONTOUR菜单下的CONTOUR_ZIGZAG编制轮廓加工程序，只需要在AREA MILLING METHOD菜单下，将PATTERN设置成PROFILE即可, 如图15所示。
(图15)
４．６ 数控程序的生成
当刀具路径生成之后，经过模拟仿真和检查确定无误之后，即可生成通用的刀位轨迹原文件，即CLS（CUTTER LOCATION SOURCE）文件，然后通过UG提供的后处理工具GPM(GRAPHICS POSTPROCESSING MODULE)模块,只要将用户机床的机床数据文件MDF（MACHINE DATA FILE）和刀位轨迹原文件结合在一起，经自动处理后即可生成该机床的NC加工代码，非常方便。这里，用户需要根据自己的机床，利用UG提供的后处理工具MDFG生成特定机床的MDFA文件。
5 结束语
通过加工模具的项目过程，感觉到模具的要求越来越高，加工周期越来越短，加工模具的风险也越来越大。为确保模具一次加工成功，必须采用先进的CAD/CAM设计工具，最大限度地减少设计过程带来的失误。UG具有强大的建模和加工能力，对于从事机械加工的工艺人员来说，要掌握好CAD/CAM是加工复杂模具一次成功的有效工具。本文介绍了我们在实际加工中的过程和一些经验，希望能与同行进行经验交流。
