| 新型外包钢组合梁受力性能的非线性有限元分析 |
| 发表时间：2007-2-22 东北大学资源与土木工程学院 王伟 梁力 张道明 来源：e-works |
| 关键字：外包钢 组合梁 非线性 有限元分析 ANSYS |
|
| 本文借助ANSYS软件采用非线性有限元方法分析研究了外包钢组合梁这一新型结构形式从加载到破坏全过程的力学行为。分析模型考虑了钢材和混凝土材料非线性的本构关系以及界面粘结滑移的非线性。分析得到了钢梁和混凝土应力分布、梁加载全过程的荷载～位移曲线等。计算结果与已有试验结果吻合，证明采用本模型分析外包钢-混凝土组合梁非线性问题是可行的。经过与普通钢筋混凝土的对比，证明了外包钢组合梁受力性能的优越性。 |
|
|
3 计算结果分析 用图4模型，梁进行非线性全过程分析，计算得到三分点加载时荷载～跨中挠度曲线如图5所示，并将文献[8]试验结果M~f换算成荷载～挠度列入图中，可以看到二者数值及趋势吻合较好。由计算结果可以看到，受荷初期，梁的变形基本随荷载增加呈线性，此阶段为弹性阶段；当荷载达到约80kN时，组合梁挠度迅速增长，非线性显著；当荷载达到近110kN时梁变形最大，钢梁失去承载能力，计算因不能收敛而中止。

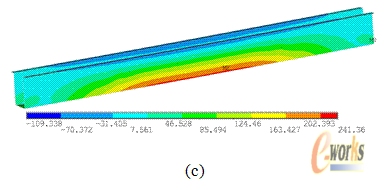

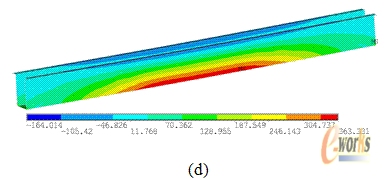

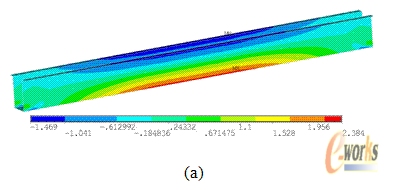

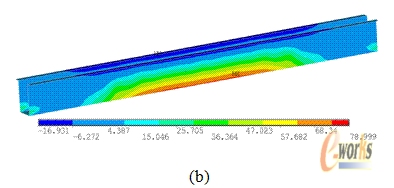

图6 外包钢梁长方向应力发展
|
