中国轻骑集团技术中心从1994年初开始应用Pro/ENGINEER 软件进行产品设计，到目前为止已利用Pro/ENGINEER 进行设计的摩托车产品达80多种型号，形成的图样上万张。随着新产品开发和产品改型任务的逐年增加，原始的图档管理工作愈显滞后，存在问题如下：

    (1) 缺乏对产品设计过程的信息化管理 ；
    (2) 产品改型时不能有效利用原始数据，开发周期延长 ；
    (3) 无法实现产品开发并行工程，影响了工作效率 ；
    (4) 图档查询不方便且很难保障电子图档与原始图档的一致性 ；
    (5) 设计和工艺管理之间数据资源无法共享。

    基于以上问题，2002 年我们集团技术中心决定启用Pro/INTRALINK 模块来对数据文件进行管理，它能对工程数据信息进行实时地传递交流操作，以及对复杂产品的相互关系进行管理。Pro/INTRALINK通过应用编程接口(API)层促进了信息的双向共享，简化了用户的信息管理工作，提高了效率。它通过把相关更改信息传递给各个关联用户，来进行产品的并行设计。Pro/INTRALINK为交互式工程软件的发展提供了一个广阔空间。它使工程数据信息在整个企业间共享，从而支持真正的企业级协作。

    1、 Pro/INTRALINK功能

    （1）Pro/INTRALINK的管理，由如下几种数据管理器来协同工作。版本控制器：管理所有设计者对其设计工作所做的变化；修改控制器：防止无意识或未授权的修改；资源控制器：可以安全高效地存储信息；设计配置管理器：针对产品版本来建立产品配置文件；分布式的工作环境：用来连接设计者与其工作组成员间的关系，设计者能够独立地检验和分享其他工作组成员的设计工作；产品周期控制器：追踪设计过程的变化和状态；利用度控制器：与其他系统双向传递信息。
    （2）Pro/INTRALINK是由三种管理软件来实施上述功能。产品数据管理软件(PDM) ：PDM系统提供了容量、授权水平、组织结构的模块以及对具有数据文件和原数据信息对象的存储功能；源代码控制软件：保证了多个成员对同一产品进行协同工作；配置文件管理软件：能够追踪系统用户之间对产品所做的改变，保证给系统用户提供一个用来检验其工作的环境，在此环境中能够借鉴其他用户做的工作。

    2、 Pro/INTRALINK的结构

    Pro/INTRALINK由五部分组成，分别如下。

    2.1 公用区
    公用区是Pro/INTRALINK提供的中心数据库。它建立在Pro/INTRALINK 内含的Oracle 关系数据库基础之上。作为设计工作的一个储存点，公用区记录了设计反复修改的情况、产品关系和配置信息等。另外，它还可以传递其他用户相关的设计工作，以便为所有用户提供最新的设计信息。

    2.2 工作区
    它是Pro/INTRALINK提供给每个用户用来管理他们工作的本地数据库。它允许每个用户既能独立操作，又能与其他用户并行工作。工作区数据库提供了一系列工具，来使多个用户在其工作环境中进行相关产品与设计变化的合并。用户可以在本地工作区内查找和修改对象。用户会经常检出（Check Out）公用区中的对象到工作区来进行修改，当用户修改完所有对象时，又可以将它们检入(Check In)到公用区。

    2.3 查找
    帮助用户查找公用区中的对象。用户在定义所需对象的相关属性后会得到所有符合标准的对象。

    2.4 管理
    由Pro/INTRALINK的管理员来配置Pro/INTRALINK的环境。

    2.5 优先项
    允许用户在系统级和用户级定义缺省的系统参数选项。

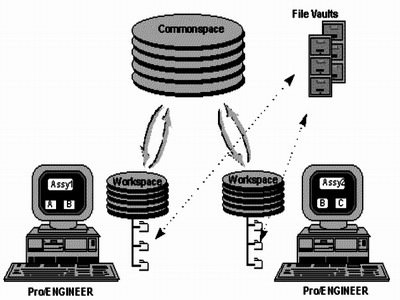

图1 Pro/INTRALINK结构图

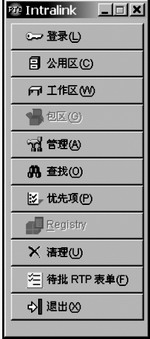

图2 Pro/INTRALINK界面图
