一、引言

    PDM是当前国际上的一项热门的IT技术，也是国内近几年来受到制造企业、软件企业、高等院校普遍关注和迅速发展的技术。这主要是因为国内企业的CAD应用已经相当普及，企业技术部门多年来普遍的应用CAD软件设计绘图，广泛使用字处理、电子表格等软件进行文档编写和设计计算，产生了大量的异构电子图纸和文档。企业迫切需要应用先进的管理工具对这些图纸和文档进行有效的管理和利用。在此介绍一种基于SolidEdgeInsight的PDM系统。

    SolidEdge是EDS公司的一个中端的三维CAD系统，Insight是它的一个用于产品数据管理的模块。它是将产品数据管理技术融入到设计师日常CAD工作中的一项新技术，使CAD工程师能在不知不觉中轻松实现PDM功能。与通常所见的PDM系统不同，SolidEdgeInsight不是一个独立的软件包，使用它无需增加许多命令和费时的实现过程。它与微软公司的SharePointPortalserver结合，构成一个比较完善的用于文档管理的PDM系统。

    二、体系结构

    SharePointPortalServer原先代号为"Tahoe"，是一个极其灵活的门户解决方案，可以帮助用户轻松地查找、共享和发布信息。这一新型服务器产品提供了可与MicrosoftOffice和MicrosoftWindows?办公桌面环境无缝集成的知识管理。这种集成可以帮助用户实现高效的文档管理、查询。此外，通过一个建立在可扩展WebPart技术之上的体系结构，SharePointPortalServer（以下简称SPS）为企业客户提供了最高效的建立和扩展intranet门户的方式。

    EDS公司根据SPS的特点，构建一个新的服务器产品InsightServer，它能与任何版本的SharePointPortalServer产品共同使用，是SPS与Insight的桥梁。并且针对Solidedge文件特点，开发了三个WebPart，以便在SPS所提供的Dashboard（企业内部网站）中显示三维图形、装配件的BOM和文档属性。

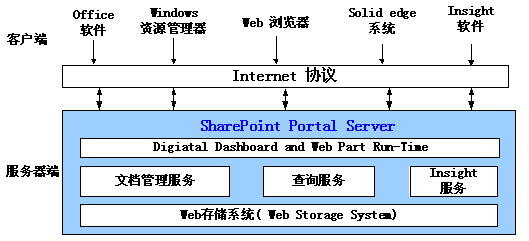

图1基于SolidEdgeInsight的PDM系统的体系结构

    基于SolidEdgeInsight的PDM系统采用Web存储系统，图1所示。Web存储系统（WebStorageSystem）简称WSS，是一种存储平台，是针对消息、协作、格式文档及Web应用程序而设计的单一数据库。可以使用多种客户端应用程序对Web存储系统进行访问，如：MicrosoftWindows资源管理器、Web文件夹、Web浏览器等。在服务器端安装SPS和InsightServer，网络存储系统（WebStorageSystem）是在安装SPS时自动创建的，它以文件夹的方式来存储数据文件，更符合Windows的操作习惯。客户端通过Insight、Solidedge、Office等软件来访问数据库，特别地客户端能通过IE来访问数据库，实现查询、浏览等功能。其体系结构如图1所示。
