1 前言

    随着汽车行业的快速发展，汽车行业的竞争也越来越激烈，对汽车产品设计和工艺设计的要求越来越高，如何在汽车行业达到或保持领先地位，已经成为一个我们必须面对的课题。

    2 通用汽车技术中心的要求与目的

    通用汽车技术中心是目前中国领先的汽车产品设计公司，它每年需要同时开发多种汽车产品和品牌系列，这些系列产品的设计方式不一，有些产品是与其他地区合作伙伴协同开发，需要有统一的产品编号和特征描述，有的产品是本部与分部协同开发，需要实时共享和并行开发能力，有些零部件和总成是提出要求，委托其他开发商开发，这些都对协同工作与管理能力提出了较高的要求；同时，自己定位目标为成为亚洲先进汽车设计中心，需要吸收先进的设计思想，规范和结构化的设计思路，形成模板化的流程，利用他人和自己以前的智慧积累，减少重复设计，缩短开发周期。

    最后，中心选择了IMAN（现在改名TcAE）作为PDM系统。

    3 通用 TcAE系统的架构

    3.1 架构建立与扩展次序

    3.1.1 搭建起标准的与GM  remote site 相连的用户化的IMAN系统；
    3.1.2 建立各种标准流程与模板；
    3.1.3 建立iman web系统；
    3.1.4 将具体应用软件集成到TcAE里面；
    3.1.5 建立JT服务器；
    3.1.6 将Me的工艺软件和机器人智能软件集成到TcAE里面；
    3.1.7 将RDV和GPDS集成到TcAE里面；

    3.2 确认支持TcAE的Team组织结构

    3.2.1 基础支持，包括服务器，client，内外网络，存储系统；
    3.2.2 TcAE系统支持，包括server端，client端；
    3.2.3 TcAE安装支持，包括server端更新，测试，client端安装；
    3.2.4 TcAE应用支持，包括TcAE本身，UG，集成软件。
    3.2.5 数据共享控制与操作；
    3.2.6 标准流程模板制定；
    3.2.7 项目跟踪。

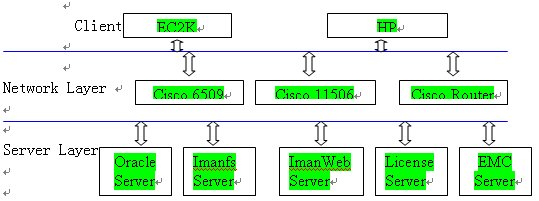

    3.3 TcAE系统的物理架构图

    a. 目前的结构图

    b. 将来的规划

    增加Ulink Server,Qpl Server,Jt server,Me Server。

    3.4 Server的双保险

    Oracle Server、Imanfs Server、TcAE Web Server采用双机cluster的方式，如果一台机器坏了，马上就自动切换到备用机器。

    License Server采用三台机器冗余方式，只要有两台机器工作，就能提供License服务。

    3.5 Oracle的结构

    不同Oracle数据库本身的功能结构差不多，TcAE DB有许多表空间和表，为了避免磁盘读写的瓶颈，需要对不同的表空间、控制文件、回退段分配合理的不同的磁盘文件系统，避免资源的争用，可以用专用软件如quests对资源分配问题进行分析。

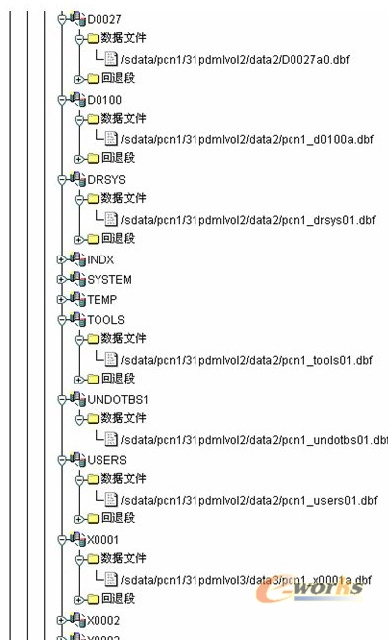

    通用的TcAE目前可以同时支持数百个用户进行设计操作，相应速度也较快，Oracle的存储空间分配合理，Server的参数设置正确是最主要的原因，下图显示了通用 TcAE DB 部分存储空间分配状态：
