第三章 装配过程规划实例操作

    （5）定义垫圈20的运动

    选择“垫圈20”，其定位夹的方位与选择“螺母20”时相同，所以也要调整定位夹方位，然后定义其运动，拆卸后的效果如图3-35所示。

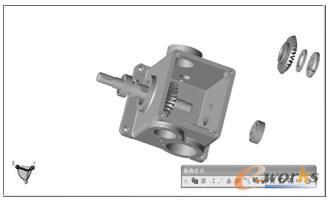

图3-35 定义垫圈20的运动

    （6）定义锥齿轮的运动

    选择“锥齿轮”，定位夹方位正常，直接定义其直线运动，锥齿轮拆卸后的效果如图3-36所示。

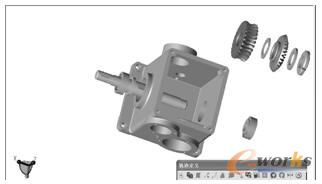

图3-36 定义锥齿轮的运动

    （7）定义挡圈的运动

    挡圈拆卸后的效果如图3-37所示。

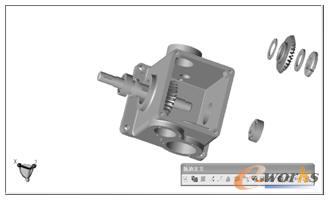

图3-37 定义挡圈的运动

    （8）定义蜗轮的运动

    蜗轮拆卸后的效果如图3-38所示。

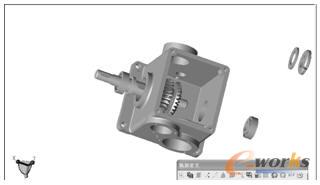

图3-38 定义蜗轮的运动
