第三章 装配过程规划实例操作

    （4）定义螺母M20的运动

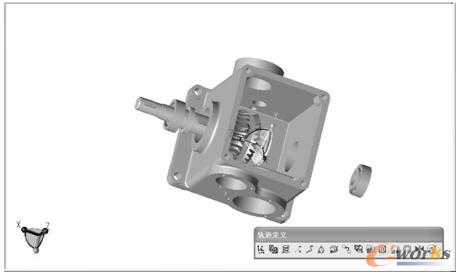

    选择“螺母M20”，如图3-31所示。图中可发现定位夹的X坐标轴、Y坐标轴方位与罗盘的方位不一致，如果直接沿X坐标轴、Y坐标轴拖动定位夹，螺母会与箱壁干涉，所以需要调整定位夹。

图3-31 选择螺母M20

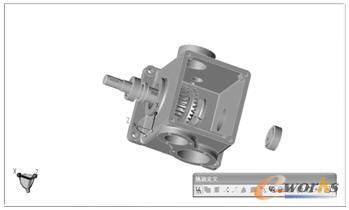

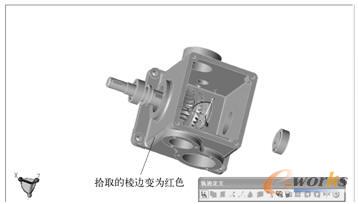

    单击【轨迹定义】工具条中的按钮，然后选择Y轴，Y轴加亮显示，将鼠标移动到箱体四周某一棱边上，拾取的棱边变为红色，如图3-32所示，单击鼠标左键，定位夹Y轴方向调整到与棱边方向一致，再次单击【轨迹定义】工具条中的按钮完成定位夹的定位，如图3-33所示。

图3-32 拾取棱边

图3-33 Y轴调整到与拾取的棱边方向一致

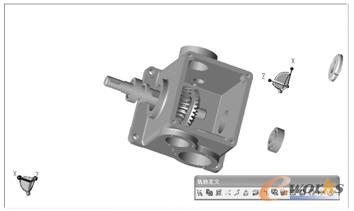

    拖动定位夹沿Z轴反方向移动，移到蜗轮轴与箱体的空隙，然后沿Y轴反方向移动，移出箱体外，再沿Z轴反方向移动到合适位置，如图3-34所示。

图3-34 定义螺母20的运动
