第三章 装配过程规划实例操作

    （9）定义蜗轮轴、左端轴承及2个平键的运动

    选择蜗轮轴及左端轴承、平键26×5、平键16×5，移到箱体外，如图3-39所示。

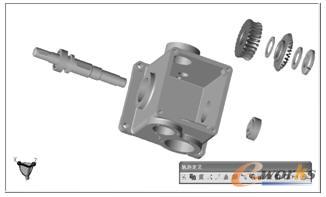

图3-39 定义蜗轮轴、左端轴承及平键26×5、平键16×5的运动

    （10）定义平键26×5的运动

    选择“平键26×5”，沿Z轴方向移动到合适位置，如图3-40所示。

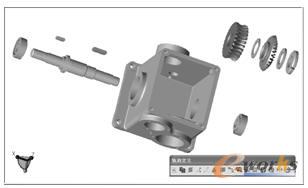

图3-40 定义平键26×5的运动

    （11）定义平键16×5的运动

    选择“平键16×5”，沿Z轴方向移动到合适位置，如图3-41所示。

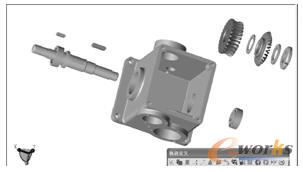

图3-41 定义平键16×5的运动

    （12）定义左端轴承的运动

    左端轴承拆卸后的效果如图3-42所示。

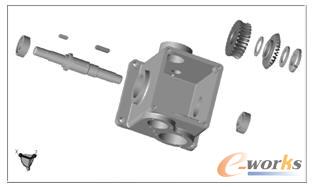

图3-42 定义左端轴承的运动

    （13）定义蜗轮轴的运动

    选择“蜗轮轴”，沿轴向方向移动一小段距离，单击【轨迹定义】工具条上的按钮结束定义，如图3-43所示。

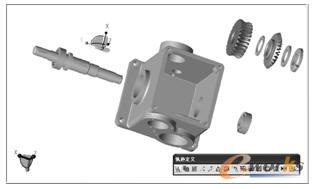

图3-43 定义蜗轮轴的运动

    （14）对工序“安装蜗轮”进行装配仿真

    选择“安装蜗轮”节点，单击【操作】工具栏中【装配仿真】按钮，进行单步骤装配仿真，可以看到本道工序所有零件的安装过程。

    （15）记录观察方位

    在装配仿真时，为了以最佳视角观察某道工序的装配过程，可以在定义活动时设置记录观察方位，这样在仿真播放时可以准确地切换到这个方位。

    ①在装配结构树中，选择步骤节点或活动节点。

    ②通过罗盘调整好方位，选择右键菜单中的【记录观察方位】命令，或单击【操作】工具栏中【工艺过程】/按钮，节点图标由变成。

    本样例中在定义工序“安装蜗轮”装配过程时，按图3-22所示调整好方位后，在步骤上记录观察方位。当模型为其他方位时，选择节点“安装蜗轮”，则会显示记录的方位。
