第五章 3DCAPP-A系统高级功能

    5.9.3 尺寸测量

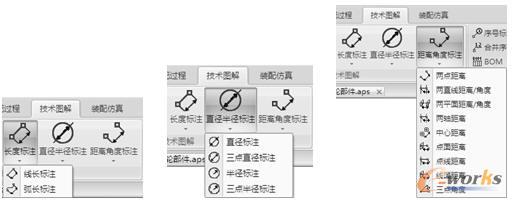

    在装配过程中，有时需要查看装配件之间的配合尺寸，用户可以使用尺寸测量功能标注出尺寸值。尺寸测量包括长度测量、直径半径测量和距离角度测量，所有测量都需要对被测模型加载模型数据。【操作】工具栏中【技术图解】/【长度标注】、【直径半径标注】、【距离角度标注】的下拉菜单中有对应的命令，如图5-161所示。下面以直径测量为例说明尺寸测量的操作方法。

图5-161 尺寸测量的对应命令

    ①在装配过程树中选择需要插入测量的步骤（或活动）节点，这里选择“安装蜗轮”下的“拆卸活动1”节点。

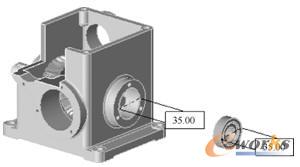

    ②选择图中【直径半径标注】/【直径标注】命令，在三维视图中选择需要测量的圆弧，如选择轴承的外径圆弧，系统自动测量出直径值，移动鼠标改变文本框的位置，单击鼠标左键确定。同样的方法可标注出箱体上安装此轴承的孔径，如图5-162所示。

图5-162 直径测量
