第一章 Protel 99 SE基础

1.3  Protel 99 SE文件管理

    在建立一个新的设计数据库后，如果用户没有进入具体的设计操作界面，Protel 99 SE的各菜单主要是进行各种文件命令操作，设置视图的显示方式以及编辑操作。使用Protel 99 SE时，如果用户仅仅创建了一个新的设计数据库，而没有进入真正的图形设计及绘制界面时，系统仅仅包括File、Edit、View、Window和Help 5个下拉菜单，如图1-6所示。

    1.3.1  文件管理

    文件管理主要通过File菜单中的各命令来实现。该菜单命令主要用于文件的管理操作，如文件的打开、新项目的建立等，如图1-7所示。
    File菜单包括14个子菜单。

    （1）New

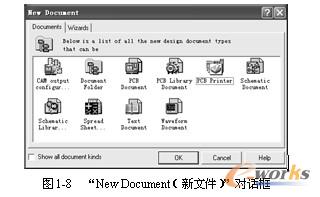

    新建一个空白文件，文件的类型可以是原理图Sch文件、印制电路板（PCB）文件、原理图元器件库编辑文件（SchLib）、印制电路元器件库编辑文件（PCBLib）、文本文件以及其他的文件等。选取此菜单项后，将会显示新文件对话框，如图1-8所示，用户可以选择所需建立的文件类型，然后单击OK按钮即可。

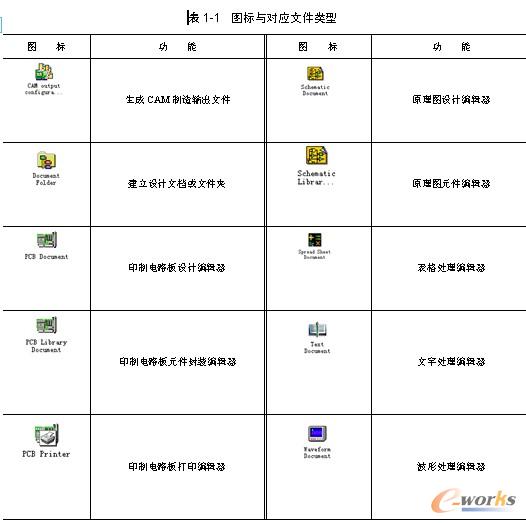

    Protel 99 SE提供了丰富的编辑器资源，如图1-8中的图标所示，各图标所代表的文件类型见表1-1。

    （2）New Design
    新建立一个设计库，在这个设计库中统一管理所有的设计文件，该命令与用户还没有创建数据库前的New命令执行过程一致。
    （3）Open

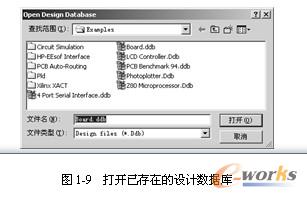

    打开已存在的设计库。执行该命令后，系统将弹出如图1-9所示的对话框，用户可以选择需要打开的文件对象或设计数据库。
    （4）Close
    关闭当前已经打开的设计文件。
    （5）Close Design
    关闭当前已经打开的设计库。

    （6）Export
    将当前设计库中的一个文件输出到其他路径。在原理图和PCB环境下，该命令功能存在一些区别。
    （7）Save All
    保存当前所有已打开的文件。
    （8）Send By Mail
    选择该命令后，用户可以将当前设计数据库通过E-mail传送到其他计算机。这样对于异地设计和集成很方便。
    （9）Import

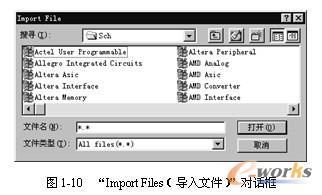

    将其他文件导入到当前设计库，成为当前设计数据库中的一个文件，选取此菜单项后，将会显示导入文件对话框，如图1-10所示，用户可以选取所需要的任何文件，将此文件导入当前设计库中。

    （10）Import Project

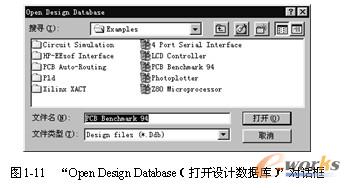

    执行该命令后，将可以导入一个已经存在的设计数据库到当前设计平台中，系统将弹出如图1-11所示的打开设计数据库对话框。

    （11）Link Document

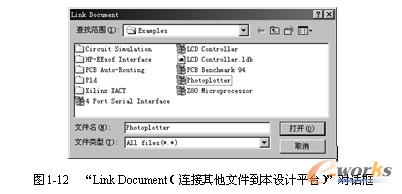

    该命令表示连接其他类型的文件到当前设计库中。执行该命令后，系统弹出如图1-12所示的对话框，用户可以选择其他文档的快捷方式连接到本设计平台。

    （12）Find Files

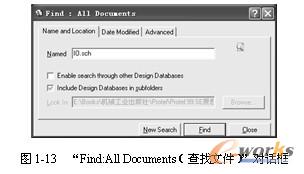

    选择该命令后，系统将弹出如图1-13所示的查找文件对话框，用户可以查找设计数据库中或硬盘驱动器上的其他文件，用户可以设置各种不同的查找方式。

    （13）Properties
    该命令表示管理当前设计库的属性。如果先选中一个文件对象，再执行该命令，则系统将弹出如图1-14所示的文件属性对话框，用户可以修改或设置文件属性和说明。

    对于不同的文件对象，其属性对话框可能不同，这在后面将会进行讲解。
    （14）Exit
    执行该命令后，退出Protel 99 SE系统。

分页



1.3.2  使用快捷菜单

    File 菜单中的部分命令可以从快捷菜单中输入，用户可以在当前设计数据库的空白地方，单击鼠标右键，系统将弹出如图1-15所示的快捷菜单，用户可以从中选择操作命令，具体与1.3.1节中相应的操作一样。

    另外，用户也可以使用键盘来选择某项命令，如选择File菜单中的New命令，可以使用如下的操作方式：
    首先按〈F〉键，用户可以看到系统弹出一个菜单，然后按〈N〉键，则执行了New命令。
使用键盘操作是以前Protel低版本的操作方式，目前的最新版本依然保留了该功能，可以方便以前的用户使用该软件。



1.3.3  文件编辑



    用户可以对文件对象进行复制、剪切、粘贴、删除等编辑操作，文件编辑命令位于Edit菜单中，如图1-16所示。

    （1）Cut
    对选中的文件实现剪切操作，暂时保存于剪贴板中，然后用户可以实现粘贴复制该文件。
    （2）Copy
     将选中的文件复制到剪贴板中，用户可以实现粘贴复制该文件。
    （3）Paste
    该命令用来实现将已保存在剪贴板中的文档复制到当前位置。
    （4）Paste Shortcut
     该命令用来将剪贴板中的文档的快捷方式复制到当前位置。
    （5）Delete
     该命令用来删除当前选中的文档，如果执行该命令，系统将弹出对话框提示用户是否真的删除该文件。
    （6）Rename

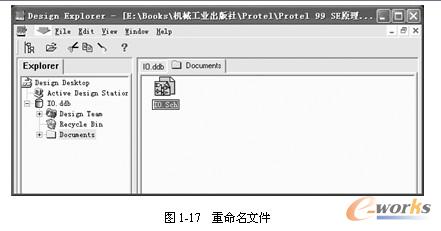

     该命令用来重命名当前选中的文档，执行该命令后，选中的文档名将可以编辑修改，如图1-17所示，此时用户可以重新输入文件名。



1.3.4  设计管理器

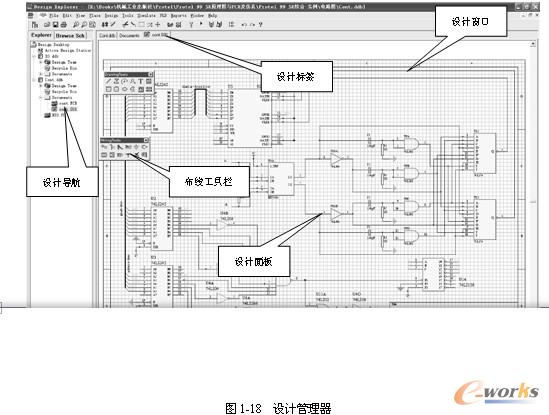

    Protel 99 SE有一个强大的设计管理器，其界面如图1-18所示，包括导航、设计窗口、面板、标签、工具栏等。允许用户浏览和修改项目设计数据库。



1.3.5  显示辅助查看工具

    用户可以使用View菜单中的各命令来打开一些比较重要的查看工具和文件操作工具。可以实现设计管理器、状态栏、命令行、工具条、图标等的打开与关闭。View菜单主要包括以下8个子菜单。
    （1）Design Manager
    设计管理器导航的打开与关闭。如果设计管理器导航当前处于打开状态，则执行该命令为关闭设计管理导航；反之为打开。设计管理器以树状列表形式显示，用户可以通过设计管理器导航很方便地进行设计管理操作。设计管理器导航如图1-19所示。

    通过设计管理导航，用户可以清楚地查看当前设计平台上的设计数据库的情况，也可以导入其他设计数据库到当前设计平台中。
    打开设计管理导航，也可以使用鼠标单击工具条上的按钮来实现。
    （2）Status Bar
    状态条的显示与关闭。执行该命令后，可以在设计界面的下方显示或关闭状态条。状态条一般显示设计过程的操作点坐标位置等。
    （3）Command Status
    命令状态的显示与关闭。执行该命令，可以在设计界面的下方显示或关闭命令状态。命令状态显示当前命令的执行情况。
    （4）Large Icons
    显示大图标。执行该命令后，显示当前文件图标为大图标。
    （5）Small Icons
    显示小图标。执行该命令后，显示当前文件图标为小图标。
    （6）List
    显示文件为列表状态。执行该命令后，将以列表状态显示当前设计数据库中的文档。
    （7）Details
    详细显示文件的状态。执行该命令后，将详细显示设计数据库中的文件状态，包括文件名、文件大小、文件类型、修改日期等属性。
    （8）Refresh
    刷新当前设计数据库中的文件状态。用户也可以直接按〈F5〉键激活该命令。
