第一章 Protel 99 SE基础

1.2  Protel 99 SE绘图环境

     1.2.1  Protel 99 SE设计环境

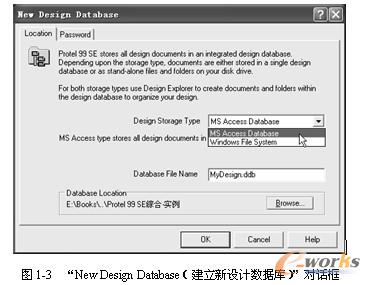

    当用户启动Protel 99 SE后，系统将进入设计环境，此时可以单击File菜单上的New命令，系统将弹出如图1-3所示的Protel 99 SE建立新设计数据库的文件路径设置选项卡。

    1．Design Storage Type（设计保存类型）
    （1）MS Access Database
    该选项表示设计过程中的全部文件都存储在一个数据库中，即所有的原理图、PCB文件、网络表、材料清单等都存在一个.ddb文件中，在资源管理器中只能看到惟一的.ddb文件。
    （2）Windows File System
    选择该项后，在对话框底部指定的硬盘位置建立一个设计数据库的文件夹，所有文件被自动保存在文件夹中。可以直接在资源管理器中对数据库中的设计文件（如原理图、PCB等进行复制、粘贴等）进行操作。这种设计数据库的存储类型便于在硬盘上对数据库内部的文件进行操作，但不支持Design Team特性。
    当用户选择“MS Access Database”类型后，对话框将增加一个“密码（Password）”选项卡，如果选择“Windows File System”类型，则没有该选项卡。

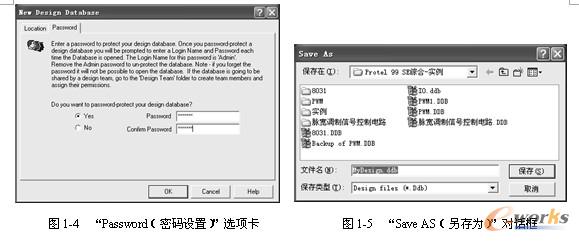

    当用户选择“MS Access Database”类型后，如果想设定所设计的电路图数据库文件为保密级，则可以单击图1-3所示的对话框中的Password选项卡，进入密码设置选项卡，如图1-4所示，用户可以选择Yes单选按钮，并且可以在Password编辑框中输入所设置的密码，然后再在Confirm Password（确认密码）编辑框中输入设置的密码，确认正确后，即设置成功。
    注意：用户必须记住所设置的密码，否则将打不开所设计的文件数据库。
    2．Database File Name（数据库文件名）
    用户可以在Database File Name（数据库文件名）编辑框中输入所设计的电路图的数据库名，文件的扩展名为.ddb。如果想改变数据库文件所在的目录，可以单击Browse按钮，系统将弹出如图1-5所示的对话框，此时用户可以设定数据库文件所在的路径。

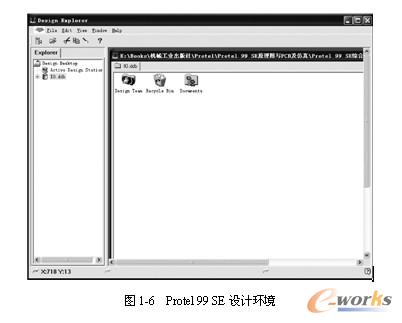

    完成文件名的输入后，就可以单击OK按钮，进入设计环境，如图1-6所示，此时就可以进行电路图或其他的设计工作。



1.2.2  Protel 99 SE的设计管理器

    在Protel 99 SE中，所有的设计文档都集成在一个设计库中，管理这个设计库的工具就是Design Explorer，即设计管理器，如图1-6所示。设计管理器主要包含以下几个部分。
    1．Design Team（设计组）管理器
    Protel 99 SE的设计是面向一个设计组的，设计组的成员和特点都在Design Team（设计组）中进行管理，可以在Design Explorer中定义设计组的成员和权限，这样就使得通过网络来进行设计变得更加方便。设计组中的成员数量不受限制，并且他们可以同时访问同一个设计库。每个成员都可以看到当前哪个文档被打开，并且可以锁住文档防止被修改。
    2．Documents（文档）管理器
    所有的文档都包含在Design Documents（设计文档）主目录中，其中主要有电路设计文档电路原理图Schematics文件和印制电路板（PCB）文件。其子目录包括PCB Fabrication（PCB制作）文件、Reports（报表）和Simulation Analyses（仿真分析）等。Design Documents中不仅仅包含Protel中的设计文件，还可以输入任何类型的应用文档，如Microsoft Word、Microsoft Excel、AutoCAD等，用户可以直接在设计管理器中打开和编辑这些文档。
