第一章 Protel 99 SE基础

1.5  进入设计环境

    Protel 99 SE系统一共提供了7种设计环境，分别是原理图设计与编辑（SCH）、印制电路板设计与编辑（PCB）、原理图元器件库编辑器（SchLib）、印制电路元器件库编辑器（PCBLib）、表格处理编辑器（Spread）、文字处理编辑器（Text）、Wave Form文件编辑器。

    1.5.1  启动电路原理图设计环境

    原理图编辑器实际上就是原理图的设计系统，用户在该系统中可以进行电路原理图的设计，生成相应的网络表，为后面的印制电路板的设计做好准备。进入原理图设计环境的操作过程如下：
    1）进入Protel 99 SE系统，执行File→New命令，建立新的设计数据库，或打开一个已存在的设计数据库，具体操作可参考1.2节的讲解。

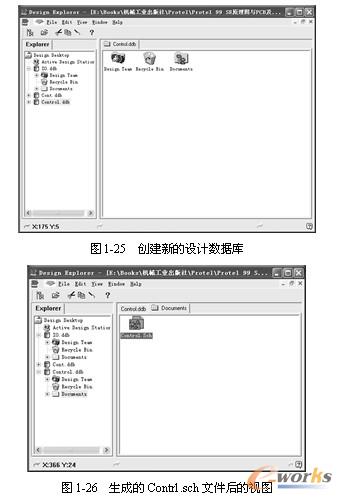

    2）建立或打开设计数据库后，系统将显示如图1-25所示的界面。此时用户就可以进行创建新的原理图文件操作。
    3）执行当前菜单中的File→New命令，弹出New Document对话框，如图1-8所示，选取Schematic Document图标，然后单击OK按钮。
注意：用户可以在.ddb数据库文件的根目录下创建新的电路原理图图形文件，也可以双击Documents图标，进入Documents子目录进行创建新文件操作。

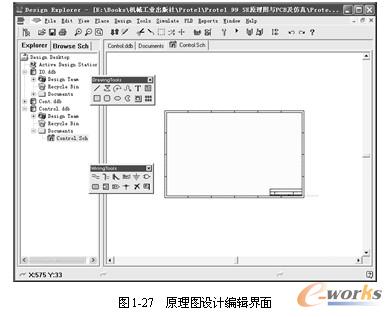

    4）新建立的文件将包含在当前的设计数据库中，系统默认的文件名为“Sheet1”，用户可以在设计管理器中更改文件的文件名，更改文件名后显示在设计数据库中，如图1-26所示的Control.sch文件。单击此文件，系统将进入原理图编辑器，此时，与实现电路原理图设计绘制有关的工具菜单将全部显示出来，如图1-27所示。现在就可以进行图形的设计与绘制。



1.5.2  启动印制电路板设计界面

    印制电路板编辑器实际上是一个PCB设计系统，它在设计原理图和网络表的基础上，完成印制电路板的设计。启动印制电路板编辑器的过程与启动原理图设计环境类似，其操作步骤如下：
    1）运行Protel 99 SE应用程序，进入Protel 99 SE系统，执行File→New命令建立新的设计数据库，或打开一个已存在的设计数据库，具体操作可参考1.2节的讲解。

    2）建立或打开设计数据库后，系统将显示如图1-25所示的界面。此时用户就可以进行创建新的原理图文件操作。
    3）执行当前菜单中的File→New命令，弹出New Document对话框，如图1-8所示，选取PCB Document图标，然后单击OK按钮。
    注意：用户可以在.ddb数据库文件的根目录下创建新的PCB图形文件，也可以双击Documents图标，进入Documents子目录中进行创建新文件操作。
    4）新建立的文件将包含在当前的设计数据库中，系统默认的文件名为“PCB1”，用户可以在设计管理器中更改文件的文件名，更改文件名后显示在设计数据库中。
单击此文件，系统将进入印制电路图编辑器，此时，与实现电路原理图设计绘制有关的工具菜单将全部显示出来，如图1-28所示。现在就可以进行图形的设计与绘制。
