第一章 Protel 99 SE基础

1.6  设置Protel 99 SE界面环境

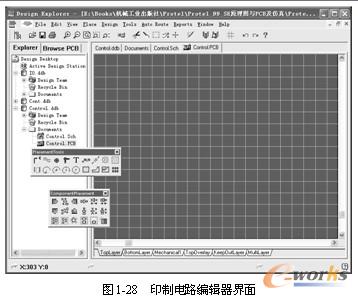

    前面各章主要讲解了如何绘制电路原理图和制作PCB，但是对于刚接触Protel 99 SE的用户来说，了解Protel 99 SE界面环境设置是学习该软件的重要一步。本章主要讲述两个方面的环境设置，即屏幕分辨率设置和界面参数设置。



    1.6.1  屏幕分辨率

    EDA程序对屏幕分辨率的要求比其他类型的应用程序要高。例如，在Advanced Schematic中，如果屏幕分辨率没有达到1024×768像素，则某些控制面板就会被切掉一部分，此时用户将无法使用到被切掉的那部分。在这种情况下，建议用户尽量将屏幕分辨率调到1024×768像素以上。
    当屏幕尺寸太小时，在高分辨率方式下屏幕的字体就会变得很小，在此建议配置大尺寸的显示器是非常必要的。
    当然，高分辨率的显示器必须要有相应的显示卡与之配合。配有1MB显存的显示卡可以支持256色，对于Advanced Schematic来说这已经够用了。但如果显示卡配有2MB以上的显存，则可支持更高的分辨率及更多的色彩，比如在1024×768像素分辨率下可以显示65536种颜色。

    1.6.2  系统参数设置

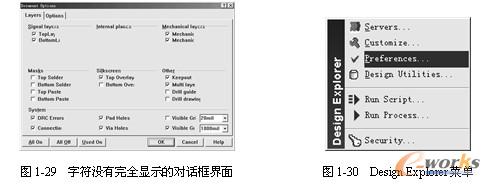

    设置系统参数可以使用户清楚地了解操作界面和对话框的内容，因为有时候，如果界面字体设置不合适，界面上的字符可能没法完全显示出来，如图1-29所示。
    1．界面字体设置

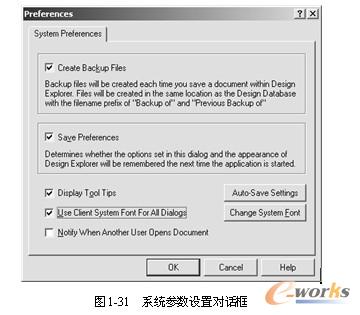

    用户可以执行系统的Preferences命令设置界面字体，该命令从Protel 99 SE主界面左上角的下拉菜单中选择，即使用鼠标单击下拉按钮，系统将弹出如图1-30所示的菜单，此时从该菜单中选择执行Preferences命令，系统将弹出如图1-31所示的参数设置对话框。

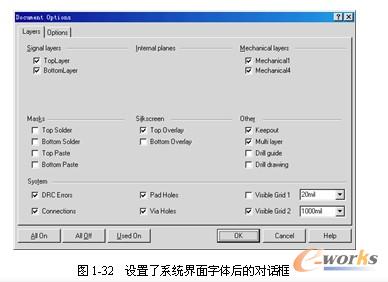

    在该对话框中，取消Use Client System Font For All Dialogs复选框的选择，然后单击OK按钮，退出此对话框，系统界面的字体即可变小，并且在屏幕上全部显示出来。如图1-32所示为设置了界面字体后的对话框。

    如果用户选择图1-31中的Change System Font按钮，还可以设置系统的字体。

    2．设置自动创建备份文件
    如果用户在设计过程中，需要系统自动创建备份文件，则可以选中Create Back Files复选框，系统将会保存并备份修改前的图形文件。
    3．自动保存文件

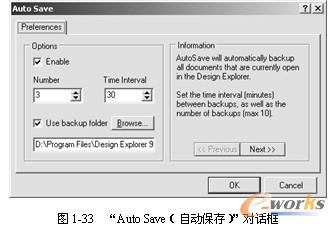

    如果用户希望在设计工作的过程中，系统定时自动保存文件，则可以单击Auto-Save Settings 按钮，系统将会弹出如图1-33所示的对话框。

    通过该对话框，用户可以设置自动保存参数，对话框各操作项的具体意义如下。
    1）Options操作框。该操作框的各操作选项用来设置参数。
     Enable：选中该复选框，可以对Options操作框的其他选项进行设置。
    Number：该编辑框可以设置一个文件的备份数，一个文件最大的备份数量为10。
     Time Interval：该编辑框用来设置备份文件的时间间隔，单位为min。
    Use Back Folder：选中该复选框后，系统将备份文件保存在备份文件夹中，用户可以输入备份文件夹。
    2）Information信息框。该信息框主要用来显示设置信息，用户可以按Next按钮查看下一屏信息。
    4．系统参数设置保存
    如果用户需要将设置的参数保存起来，则可以选中Save Preferences按钮。
