第二章 Protel 99 SE电路原理图设计基础
第五节 设置网格、电气节点和光标
2.5 设置网格、电气节点和光标
在设计原理图时,图纸上的网格为放置元器件、连接线路等设计工作带来了极大的方便。在进行图纸的显示操作时,可以设置网格的种类以及是否显示网格,也可以对光标的形状进行设置。2.5.1 设置网格

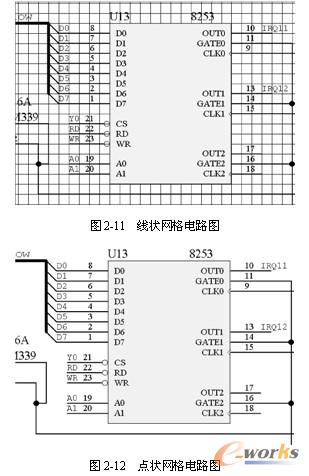

Protel 99 SE提供了两种不同形状的网格,分别是线状网格(Line)和点状网格(Dot),如图2-11和图2-12所示。

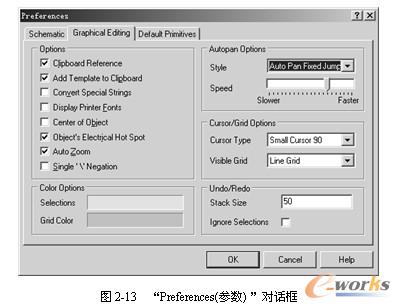

设置网格可以使用菜单命令Tools→Preferences来实现,执行该命令后,系统将会弹出如图2-13所示的“Preferences(参数设置)”对话框。在Graphical Editing选项卡中,此时可以单击Cursor/Grid Options操作框的Visual Grid(可见网格)选项的下拉按钮,选择所需的网格类型。
如果想改变网格颜色,可以单击Color Options区域的Grid Color(网格颜色)按钮进行颜色设置,如图2-13所示。具体颜色设置方法与2.3节中的图纸颜色设置操作类似,不过设置网格的颜色时,要注意不要设置得太深,否则会影响后面的绘图工作。
设置网格可以使用菜单命令Tools→Preferences来实现,执行该命令后,系统将会弹出如图2-13所示的“Preferences(参数设置)”对话框。在Graphical Editing选项卡中,此时可以单击Cursor/Grid Options操作框的Visual Grid(可见网格)选项的下拉按钮,选择所需的网格类型。
如果想改变网格颜色,可以单击Color Options区域的Grid Color(网格颜色)按钮进行颜色设置,如图2-13所示。具体颜色设置方法与2.3节中的图纸颜色设置操作类似,不过设置网格的颜色时,要注意不要设置得太深,否则会影响后面的绘图工作。
如果用户想设置网格是否可见,则可以执行菜单命令Design→Options,系统将弹出Document Options对话框,并在选择其Sheet Options选项卡,在Grids操作框中对SnapOn和Visible两个选项进行操作,就可以设置网格的可见性,如图2-5所示。
1)SnapOn复选框。该项设置可以改变光标的移动间距。选中此项后,表示光标移动时以 SnapOn右边的设置值为基本单位移动,系统默认值为10;不选此项,则光标移动时以1个像素点为基本单位移动。
2)Visible复选框。选中此项表示网格可见,可以在其右边的设置框内输入数值来改变图纸网格间的距离,图2-5中表示网格间的距离为10个像素点;不选此项,则表示在图纸上不显示网格。
如果将SnapOn和Visible设置成相同的值,那么光标每次移动一个网格;如果将Visible设置为20,而将SnapOn设置为10,那么光标每次移动半个网格。
注意:设置网格是否可见,还可以执行View→Visible Grid菜单命令来实现,如果当前没有显示网格,则执行该命令就可以显示网格。另外,View→Snap Grid和Electrical Grid命令选项与上面的对应讲述的功能一样。
2.5.2 设置电气节点
在如图2-5所示的Electrical Grid操作框中,其各选项与设置电气节点有关。如果选中Enable项,则在画导线时,系统会以Grid中设置的值为半径,以光标所在位置为中心,向四周搜索电气节点。如果在搜索半径内有电气节点,就会将光标自动移到该节点上,并且在该节点上显示一个圆点。如果取消该项功能,则无自动寻找节点的功能。选择Enable选项,表示选择该项功能;Grid Range(节点范围)设置框可以用来设置搜索半径。2.5.3 设置光标

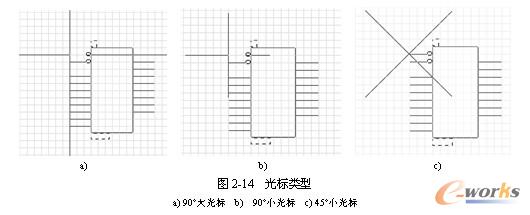

光标是指在画图、放置元器件和连接线路时的光标形状。设定光标可以选择执行菜单 Tools→Preferences命令,系统将弹出如图2-13所示的Preferences对话框,选取Graphical Editing 选项卡。然后单击Cursor/Grid Options操作框中的Cursor Type(光标类型)操作选项框右边的下拉按钮,在下拉列表中可以选择光标类型,系统提供了Large Cursor 90(90°大光标)、Small Cursor 90(90°小光标)和Small Cursor 45(45°小光标)三种光标类型,如图2-14所示。
