项目21　

使用高速计数器

    使用S7-200的高速计数器（HSC）。

    S7-200的高速计数器HSC用来累计比PLC扫描频率高得多的脉冲输入，利用产生的中断事件完成设定的操作。其计数速度比PLC扫描时间快得多，可以用于普通计数器频率达不到的场合。对来自传感器（如编码器）信号的处理，高速计数器可采用多种不同的组态功能。
    本项目介绍了S7-200的高速计数器（HSC）的一种组态功能，关于高速计数器的详细知识请参考文献2。本项目用脉冲输出（PLS）为HSC产生高速计数信号，即使用HSC和脉冲输出构成一个简单的反馈回路。

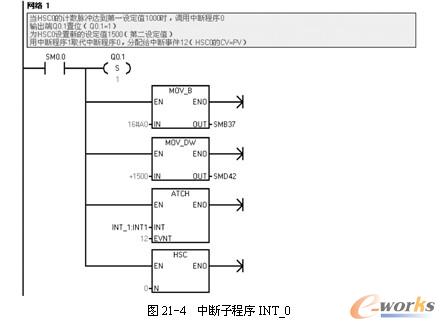

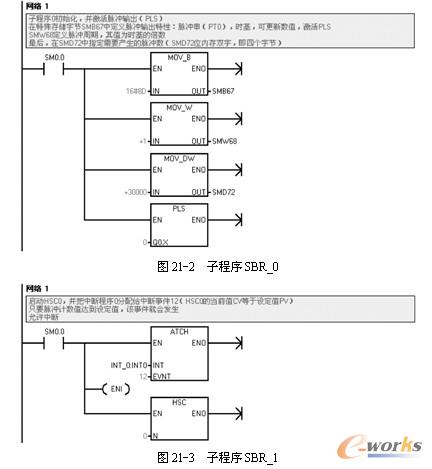

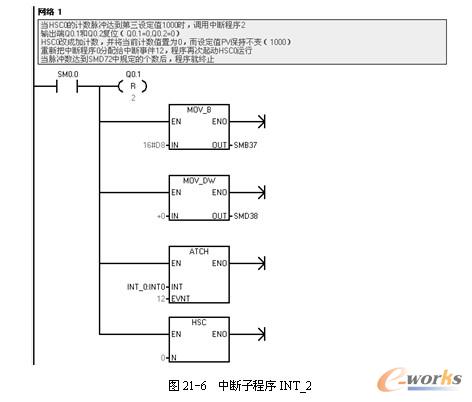

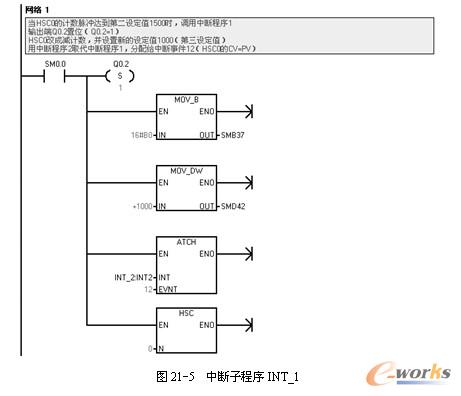

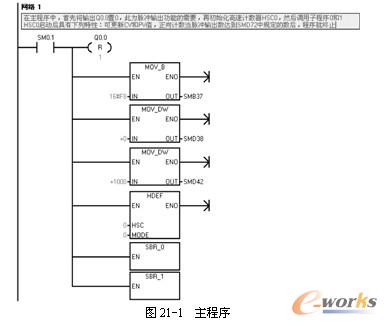

    程序清单及注释如图21-1～图21-6所示。

    S7-200 PLC有6个高速计数器，最多可以设置多达12种不同的操作模式，要注意理解不同操作模式的适用场合，根据实际情况选用设置。
