第三章 有限元网格划分

    HyperMesh 11.0扩展了对ANSYS求解器的支持，包括单元类型、求解方法和文件格式。HyperMesh可以定义ANSYS单元、载荷和边界条件，然后输出为.CDB模型文件，以供ANSYS求解。新版的ANSYS（如ANSYS 13.0等）采用BLOCK格式写出.CDB模型文件。早期版本的ANSYS（如ANSYS 5.4等）采用APDL格式写出.CDB模型文件。HyperMesh可读入两种格式的.CDB模型文件。图3-19和图3-20分别为HyperMesh 11.0的输入、输出接口。

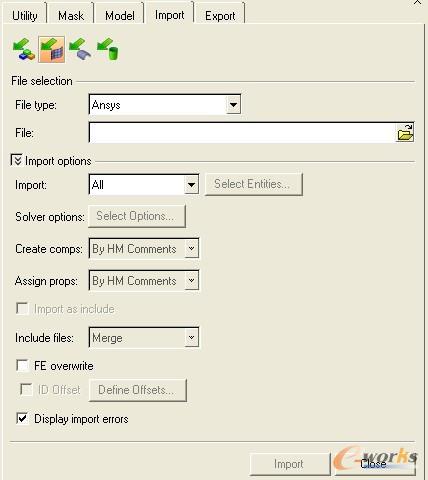

图3-19  HyperMesh 11.0模型的输入接口

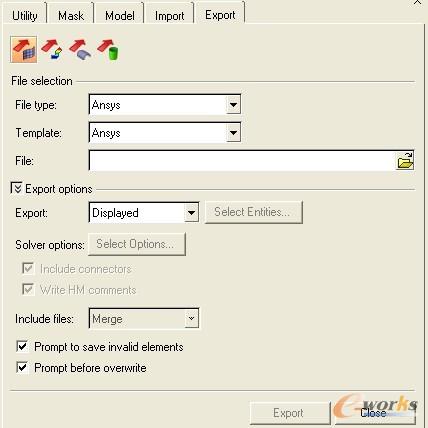

图3-20  HyperMesh 11.0模型的输出接口
