第一十三章 谐响应分析
第三节 谐响应分析的基本步骤
13.3.1 建立有限元网格模型
根据实际问题的特点,对所分析的问题进行初步计划;建立反映真实物理情况的CAD模型或简化的CAD模型,并对其划分有限元网格;定义单元类型、单元选项、实常数、截面特性和材料特性。
在进行谐响应分析时,要注意如下内容:
1)材料特性可以是线性的、各向同性的或各向异性的、恒温的或和温度相关的。
2)必须指定杨氏模量EX(或某种形式的刚度)和密度DENS(或某种形式的质量)。
3)只有线性行为是有效的,如果存在非线性单元,它们将按线性单元处理。例如,如果分析中包含接触单元,则它们的刚度取初始状态值并在计算过程中不再发生变化。
13.3.2 模态分析
由于峰值响应发生在激励的频率和结构的固有频率相等之时,所以在进行谐响应分析之前,应首先进行模态分析,以确定结构的固有频率,相关内容详见第12章。
13.3.3 设置求解控制选项
1)进行谐响应分析时,应定义分析类型为谐响应分析(ANTYPE,HARMIC),再通过谐响应分析求解控制对话框来设置求解选项,如图13-2所示。

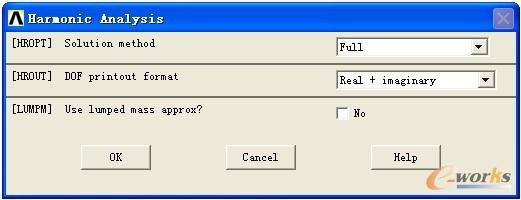

图13-2 Harmonic Analysis对话框
2)基于模态分析结果,设置载荷步选项,GUI方式为Main Menu > Solution > Load Step Opts > Time/Frequenc > Freq and Substps,如图13-3所示。

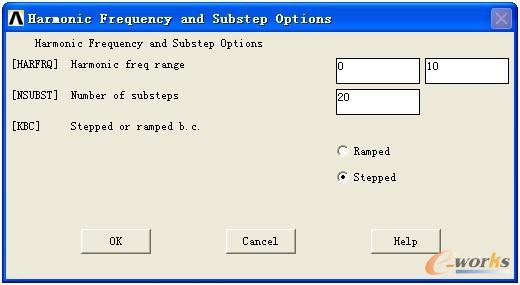

图13-3 Harmonic Frequency and Substep Options对话框
图13-3中指定了强制激振频率范围为0~10Hz,子步数为20,即需要求解0.5,1,1.5,…,10Hz的结果,载荷加载方式选择为阶跃,表示在强制频率范围内载荷的幅值保持为恒定值。
3)应指定某种形式的阻尼,否则在共振频率处的响应将无限大。GUI方式为Main Menu > Solution > Load Step Opts > Time/ Frequenc > Damping,如图13-4所示。
ALPHAD和BETAD指定的是和频率相关的阻尼系数,而DMPRAT指定的是对所有频率为恒定值的阻尼比。关于阻尼的详述,参见第14.5.4节。
注意:在直接积分谐响应分析(完全法或缩减法)中如果没有指定阻尼,ANSYS将采用零阻尼。

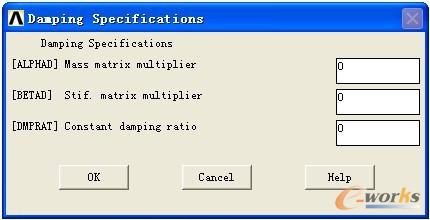

图13-4 Damping Specifications对话框
13.3.4 施加边界条件及载荷
通常在ANSYS中应用的载荷形式,如约束(包括强制位移)、力、面载荷、体载荷和惯性载荷,在谐响应分析中都可以运用。
根据定义,谐响应分析假定所有载荷都随时间按简谐(正弦)规律变化。指定一个完整的简谐载荷需要输入3条信息:Amplitude(幅值, )、Phase angle(相位角, )和Forcing frequency range(强制频率范围)。简谐载荷可视为一个绕原点做等速圆周运动的点在水平轴上的投影,如图13-5所示。

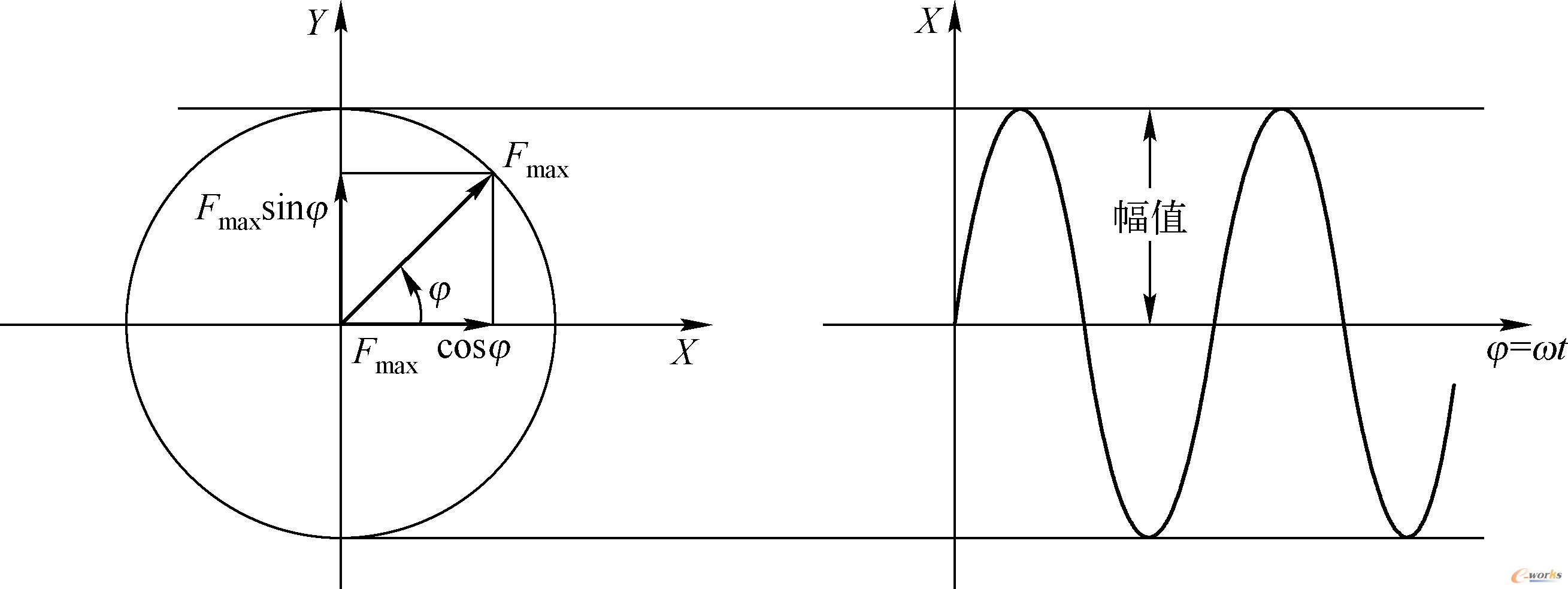

图13-5 简谐载荷示意图
ANSYS不直接输入幅值和相位角,而是输入实部 和虚部 分量,而强制频率范围由图13-3设置。
一般地,若各载荷不存在相位差,则认为 =0,即只需要设置实部为幅值 。特别地,惯性载荷(如加速度等)的初相只能为零。
13.3.5 求解
在执行求解命令之前,可将当前模型进行备份,以便以后可恢复模型。
执行求解命令:
/SOLU
SOLVE
或者采用GUI方式提交求解:
Main Menu > Solution > Solve > Current LS
13.3.6 查看结果
谐响应分析的结果数据与静力分析基本相同。不同的是,如果在结构中指定了阻尼,结构响应与激励载荷之间不再同步,所有结果将以复数形式,即实部和虚部进行存储。如果施加的载荷之间不同步(存在初始相位差),同样也会产生复数结果。
可以用普通后处理器POST1和时间历程后处理器POST26进行后处理,查看结果。后处理的一般顺序是,首先用POST26找到临界频率——模型中所关注的点产生最大位移(或应力)时的频率,然后用POST1在这些临界强制频率处处理整个模型。
POST26用于观察模型中指定点在整个频率范围内的结果;POST1用于观察整个模型在指定频率点的结果。
注意:
① 在POST26中可得到模型中的指定点处的真实结果。
② 谐响应分析结果的每个子步以实部和虚部分别存储。可以用SET命令来读入结果,但它只能读入实部或虚部,不能同时将二者都读入。结果的实际大小由实部和虚部的SRSS值(平方和的平方根)给出。
③ 若需查看整个结构在某激振频率下的响应极值,可输入命令:
HRCPLX,LOADSTEP,SUBSTEP,360
