第三章 空间曲线与基准特征

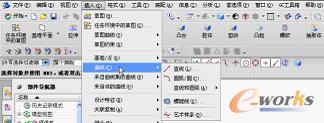

    在一个模型文档的“插入”|“曲线”级联菜单中可以找到用于绘制基本曲线的命令，包括“直线”命令、“圆弧/圆”命令、“直线和圆弧”命令集、“螺旋线”命令和“艺术样条”命令，如图3-1所示。

图3-1  用于绘制基本曲线的命令

3.1.1 绘制直线

    除了可以在平面草图中创建直线之外，还可以直接在NX设计环境空间中创建一条直线。下面简要地介绍在NX设计环境空间中创建一条空间直线的方法步骤。

    （1）在NX设计环境空间中，从菜单栏中选择“插入”|“曲线”|“直线”命令，系统弹出如图3-2所示的“直线”对话框。

    （2）系统提示“指定起点、定义第一约束，或选择成一角度的直线”。在“起点”选项组中选择起点选项（可供选择的起点选项包括“自动判断”、“点”和“相切”），接着选择相应的参照来定义起点。

    说明：也可以在“起点”选项组中单击“点构造器”按钮，系统将弹出如图3-3所示的“点”对话框，通过“点”对话框来指定直线的起点。

图3-2  “直线”对话框

图3-3  “点”对话框

    （3）此时，在状态栏中出现“指定终点、定义第二约束或选择成一角度的直线”的提示信息。在“终点或方向”选项组中指定终点选项（可供选择的终点选项有“自动判断”、“点”和“相切”），并选择相应参照对象来定义终点。注意，用户同样可以使用点构造器来指定直线的终点。

    （4）如图3-4所示，在“支持平面”选项组中设定平面选项，例如选择“自动平面”、“锁定平面”或“选择平面”；在“限制”选项组中设置起始限制和终止限制条件等；在“设置”选项组中设置“关联”复选框的状态，并根据设计情况决定是否单击“延伸至视图边界”按钮。

    （5）单击“直线”对话框中的“应用”按钮或“确定”按钮，从而完成在空间中创建一条直线。
    在NX设计环境空间中绘制一条直线的典型示例，如图3-5所示。

图3-4  设置其他选项

图3-5  在空间中指定两点来绘制直线

3.1.2 绘制圆弧/圆

    菜单栏中的“插入”|“曲线”|“圆弧/圆”命令用于在NX设计环境空间中创建圆弧/圆特征。

    在菜单栏中选择“插入”|“曲线”|“圆弧/圆”命令，系统弹出“圆弧/圆”对话框。在“类型”选项组中可以选择“三点画圆弧”类型选项或“从中心开始的圆弧/圆”类型选项。

    当选择“三点画圆弧”类型选项时，需要分别指定起点和终点，还需要指定中间点（或半径）、限制条件等，如图3-6所示；当选择“从中心开始的圆弧/圆”类型选项时，需要先指定中心点，接着指定通过点或半径，然后设定限制条件等，如图3-7所示。

图3-6  “圆弧/圆”对话框1

图3-7  “圆弧/圆”对话框2

3.1.3 使用“直线和圆弧”命令集

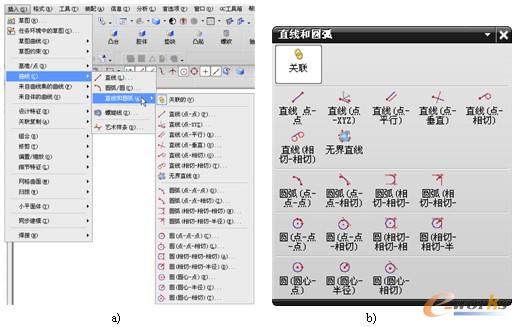

    “直线和圆弧”命令集如图3-8a所示，其对应的工具按钮位于如图3-8b所示的“直线和圆弧”工具栏中。如果设计界面没有显示“直线和圆弧”工具栏，那么需要由用户设置将它调出来。


图3-8  使用“直线和圆弧”命令集

    a)“直线和圆弧”级联菜单  b)“直线和圆弧”工具栏

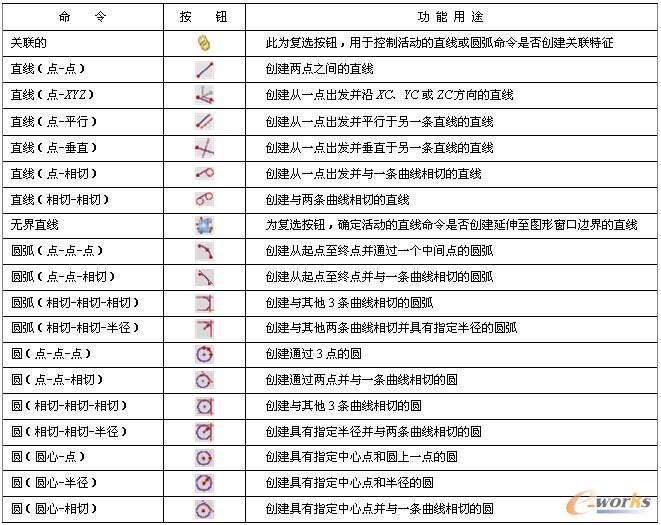

    下面以表的形式大概列出“直线和圆弧”命令集各命令工具的功能用途，如表3-1所示。

表3-1 “直线和圆弧”命令集的功能用途

    下面以一个典型范例介绍使用“直线和圆弧”命令集工具的操作步骤。

    （1）在“插入”|“曲线”|“直线和圆弧”级联菜单中选择“圆弧（相切-相切-相切）”命令，或者在“直线和圆弧”工具栏中单击“圆弧（相切-相切-相切）”按钮，系统弹出如图3-9所示的对话框。

    （2）在模型窗口中选择起始相切约束的直线，接着选择终止相切约束的直线，然后选择中间相切约束的直线，从而创建与所选3条曲线均相切的圆弧特征，如图3-10所示。

图3-9  “圆弧（相切-相切-相切）”对话框

图3-10  使用“圆弧（相切-相切-相切）”创建圆弧特征

    （3）在对话框中单击“关闭圆弧（相切-相切-相切）”按钮。
