第四章 创建实体特征

    2．绘制一条将作为扫掠轨迹路径的曲线

    （1）在“特征”工具栏中单击“任务环境中的草图”按钮，或者在菜单中选择“插入”|“任务环境中的草图”命令，弹出“草图”对话框。

    （2）在“类型”下拉列表框中选择“在平面上”，在“草图平面”选项组的“平面选项”下拉列表框中选择“现在平面”，默认XC-YC平面为草图平面，单击“确定”按钮。

    （3）绘制如图4-26所示的曲线，注意该曲线各邻段相切，注意相关的约束关系。

    （4）绘制和编辑好曲线之后，单击“完成草图”按钮，完成绘制草图曲线如图4-27所示。

图4-26  绘制草图

图4-27  完成绘制的草图

    3．创建“变化的扫掠”特征

    （1）在菜单栏中选择“插入”|“扫掠”|“变化的扫掠”命令，系统弹出如图4-28所示的“变化的扫掠”对话框。

    （2）系统提示选择截面几何图形。选择刚绘制的曲线链，此时系统弹出“创建草图”对话框，在“平面位置”选项组的“位置”下拉列表框中选择“%圆弧长”选项，在“%圆弧长”文本框中输入0，“平面方位”选项为“垂直于轨迹”，“草图方向”选项采用默认设置，如图4-29所示。

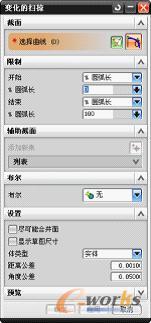

图4-28  “变化的扫掠”对话框

图4-29  “创建草图”对话框

    （3）在“创建草图”对话框中单击“确定”按钮。

    （4）绘制如图4-30所示的一个圆，该圆的直径为10mm，并标注其直径尺寸，单击“完成草图”按钮。

    （5）此时，“变化的扫掠”对话框和特征预览如图4-31所示，注意在“设置”选项组中勾选“显示草图尺寸”复选框，体类型为“实体”。

图4-30  绘制一个圆

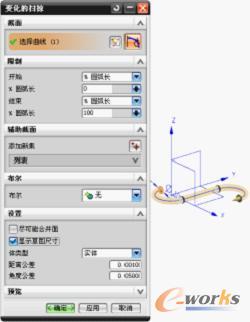

图4-31  “变化的扫掠”对话框和特征预览

    （6）在“变化的扫掠”对话框中展开“辅助截面”选项组，单击“添加新集”按钮，从而添加一个辅助截面集，接着从“定位方法”下拉列表框中选择“通过点”选项，在曲线链中选择一个中间点，如图4-32所示。

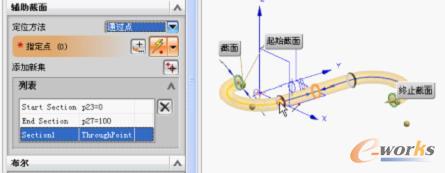

图4-32  采用“通过点”定位方法

    （7）再次单击“添加新集”按钮来添加另一个新的辅助截面集，同样从“定位方法”下拉列表框中选择“通过点”选项，接着在曲线链中选择另一个中间点，如图4-33所示。

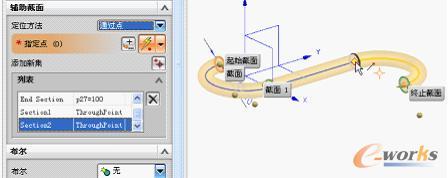

图4-33  指定另一个截面放置点

    （8）在绘图区域中单击其中一个中间截面的标签（标签形式为“截面#”），显示该截面的草图尺寸，接着单击该截面要修改的尺寸，如图4-34所示。

    单击“启动公式编辑器”按钮，接着从打开的菜单中选择“设为常量”命令，将该尺寸修改为20mm，如图4-35所示。

图4-34  指定要修改的截面尺寸

图4-35  修改该截面尺寸

    （9）使用同样的方法，单击截面2标签，以显示该截面的尺寸，接着单击该截面要修改的尺寸，单击尺寸框附带的“启动公式编辑器”按钮，并从出现的菜单中选择“设为常量”命令，将该直径尺寸也修改为20mm，此时预览效果如图4-36所示。

图4-36  预览效果

    （10）在“变化的扫掠”对话框中单击“确定”按钮，确认后得到的实体完成效果如图4-37所示。

图4-37  完成的实体效果

4.3.4 管道

    使用菜单栏中的“插入”|“扫掠”|“管道”命令，将通过沿曲线扫掠圆形横截面来创建实体，可设置外径和内径参数，创建管道的示例如图4-38所示。

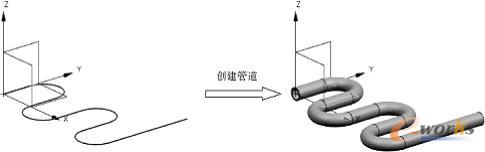

图4-38  创建管道

    要创建管道特征，可以按照如下的操作步骤来进行。

    （1）在菜单栏中选择“插入”|“扫掠”|“管道”命令，系统弹出如图4-39所示的“管道”对话框。

    （2）选择曲线链作为管道中心线路径。

    （3）在“管道”对话框的“横截面”选项组中分别设置外径尺寸和内径尺寸，管道外径尺寸必须要大于0，而内径尺寸可以为0。必要时，可以在“布尔”选项组中设置“布尔”选项。

    （4）在“设置”选项组中设置“输出”选项和“公差”。其中，从“输出”下拉列表框中可以设置该选项为“多段”或“单段”，如图4-40所示。使用“多段”的管道由多段面组成，而使用“单段”的管道由一段或两段B样条曲面组成。

    （5）在创建管道特征过程中，可以在“预览”选项组中单击“显示结果”按钮，从而预览管道特征。达到设计要求后，单击“管道”对话框中的“确定”按钮或“应用”按钮。

    练习案例：读者可以打开bc_4_gd.prt文件来进行创建管道特征的练习。

图4-39 “管道”对话框

图4-40  设置输出选项
