第五章 特征操作及编辑

    细节特征包括倒斜角、边倒圆、面倒圆、样式圆角、样式拐角和拔模，应用这些细节特征有助于改善零件的制造和使用工艺。本节介绍其中常用的倒斜角、边倒圆、面倒圆和拔模这4类细节特征。

5.1.1 倒斜角

    倒斜角是指对实体面之间的锐边进行倾斜的倒角处理，是一种常见的边特征操作。倒斜角的典型示例如图5-1所示。

图5-1 倒斜角

    在“特征”工具栏中单击“倒斜角”按钮，或者在菜单栏中选择“插入”|“细节特征”|“倒斜角”命令，打开如图5-2所示的“倒斜角”对话框。

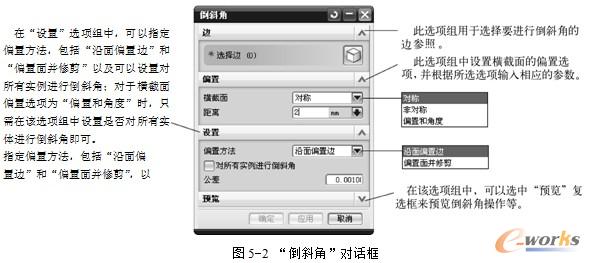

图5-2 “倒斜角”对话框

    下面结合图例辅助分别介绍使用3种横截面偏置方法之一的倒斜角。

1．对称

    在“偏置”选项组的“横截面”下拉列表框中选择“对称”选项时，只需设置一个距离参数，从边开始的两个偏置距离相同，这就意味着在互为垂直的相邻两面间建立的斜角为45°，如图5-3所示。

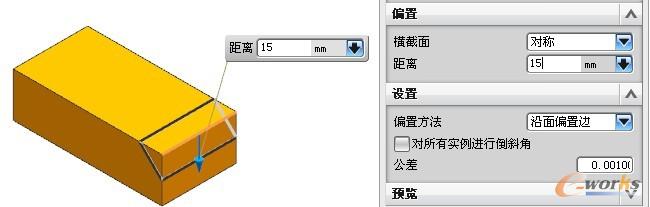

图5-3  对称偏置的倒斜角

2．非对称

    从“偏置”选项组的“横截面”下拉列表框中选择“非对称”选项时，需要分别定义距离1和距离2，两边的偏距值可以不一样，如图5-4所示。如果发现设置的距离1和距离2偏置方向不对，可以单击“反向”按钮 来切换。

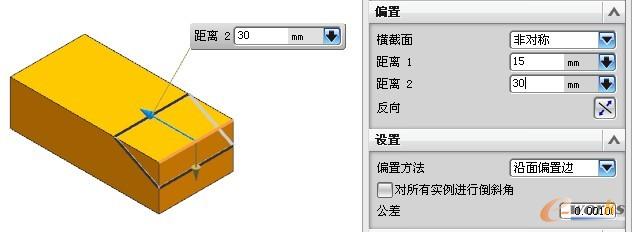

图5-4  非对称偏置的倒斜角

3．偏置和角度

    从“偏置”选项组的“横截面”下拉列表框中选择“偏置和角度”选项时，需要分别指定一个偏置距离和一个角度参数，如图5-5所示。如果需要，可以单击“反向”按钮 来切换该倒斜角的另一个解。当将斜角度设置为45°时，得到的倒斜角效果可能和对称倒斜角的效果相同。

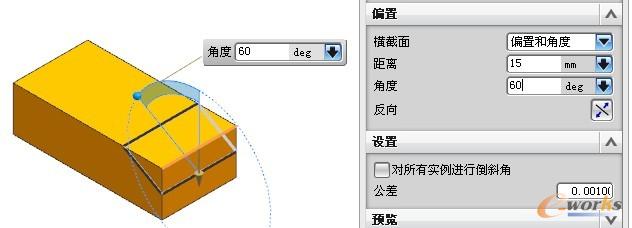

图5-5  设置偏置和角度的倒斜角

5.1.2  边倒圆

    边倒圆是指对选定面之间的锐边进行倒圆处理，其半径可以是常数或变量。对于凹边，边倒圆操作会添加材料；对于凸边，边倒圆操作会减少材料。在实体模型中创建边倒圆的典型示例如图5-6所示。

图5-6  边倒圆

    要在实体模型上创建边倒圆，则在“特征”工具栏中单击“边倒圆”按钮 ，或者在菜单栏中选择“插入”|“细节特征”|“边倒圆”命令，系统弹出如图5-7所示的“边倒圆”对话框，在绘图窗口中选择要倒圆的边，接着在“边倒圆”对话框中分别设置其他选项及参数，例如半径、可变半径点、拐角回切、拐角突然停止、修剪、溢出解等，然后单击“确定”按钮或“应用”按钮即可。

    说明：如果在“要倒圆的边”选项组中单击被激活的“添加新集”按钮 ，那么新建一个倒圆角集，此时可为该集选择一条或多条边。不同的倒圆角集，其倒圆半径可以不同，如图5-8所示。在实际设计中，巧妙地将利用倒圆角集来管理边倒圆，可以给以后的更改设计带来便利，例如以后修改了某倒圆角集的半径，则该集的所有边倒圆均发生一致变化，而其他集则不受控制。如果要删除在倒圆角集列表中选定的某倒圆角集，则只需单击“移除”按钮 即可。

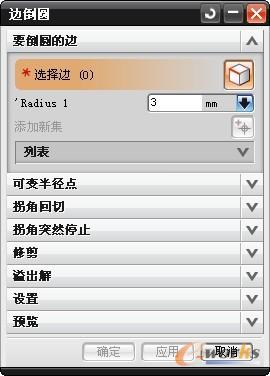

图5-7 “边倒圆”对话框

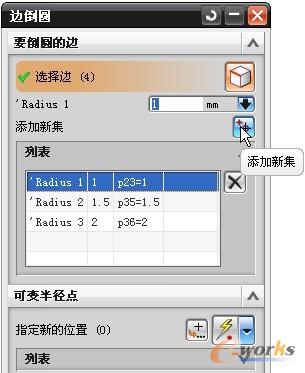

图5-8  添加新集

    除了可以创建恒定半径的边倒圆和变半径的边倒圆之外，还可以创建具有指定边长度的边倒圆，它是对一条边中的部分长度进行倒圆，这需要使用“边倒圆”对话框中的“拐角突然停止”选项组，如图5-9所示。

图5-9  指定边倒圆长度

    下面介绍一个创建边倒圆的范例。

1．新建文件及创建一个长方体实体模型

    （1）在工具栏中单击“新建”按钮 ，或者在菜单栏中选择“文件”|“新建”命令，系统弹出“新建”对话框。
    （2）在“模型”选项卡的“模板”列表中选择名称为“模型”的模板，在“新文件名”选项组的“名称”文本框中输入“bc_5_bdy”，并指定要保存到的文件夹。
    （3）在“新建”对话框中单击“确定”按钮。
    （4）在“特征”工具栏中单击“长方体”按钮 ，创建一个长度为108mm、宽度为42mm和高度为20mm的长方体，模型效果如图5-10所示。

2．创建恒定半径的边倒圆

    （1）在“特征”工具栏中单击“边倒圆”按钮 ，或者在菜单栏中选择“插入”|“细节特征”|“边倒圆”命令，系统弹出“边倒圆”对话框。
    （2）在“要倒圆的边”选项组中设置圆角半径为10mm，接着为新集选择要倒圆的边，如图5-11所示。

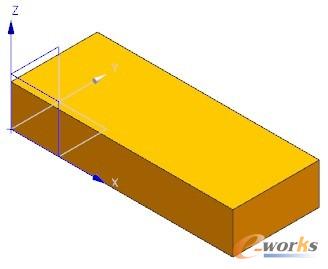

图5-10  创建一个长方体模型

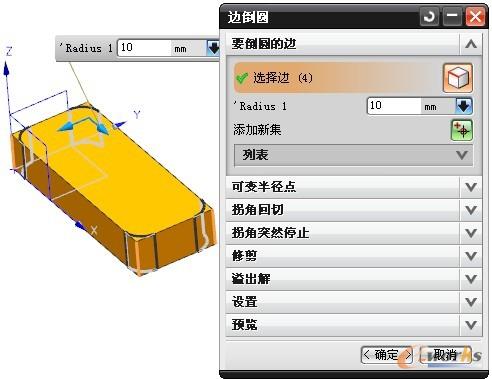

图5-11  选择要倒圆的边参照

    （3）在“边倒圆”对话框中单击“确定”按钮。

3．创建具有可变半径的边倒圆

    （1）在“特征”工具栏中单击“边倒圆”按钮 ，或者在菜单栏中选择“插入”|“细节特征”|“边倒圆”命令，系统弹出“边倒圆”对话框。
    （2）将新集的默认圆角半径设置为3mm，接着选择如图5-12所示的边线作为要倒圆的边线。
    （3）在“边倒圆”对话框中打开“可变半径点”选项组，如图5-13所示，从一个下拉列表框中选择“点在曲线/边上”图标选项 。

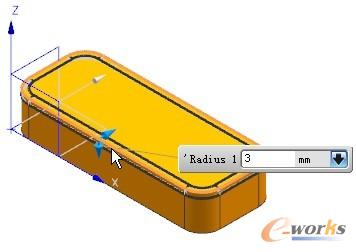

图5-12  选择要倒圆的边线

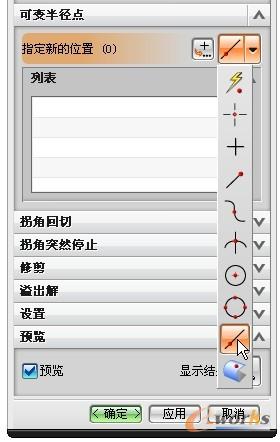

图5-13  为圆角控制点指定位置

    （4）在如图5-14所示的模型边界线上单击，接着设置该点处的半径为6mm，位置选项为“%圆弧长”，“%圆弧长”值为50。

    说明：在“可变半径点”选项组的“位置”下拉列表框中，可供选择的位置选项有“圆弧长”、“%圆弧长”和“通过点”，选择不同的位置选项，将设置不同的位置常数和半径常数等。

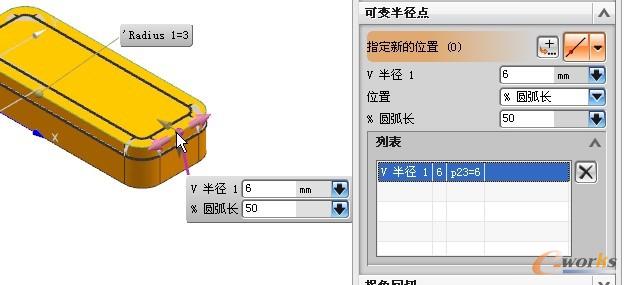

图5-14  指定一个可变半径点
