1）启动AutoCAD 2013软件，选择“文件”→“打开”菜单命令，将“案例\06\机械样板.dwt”文件打开，执行“文件”→“另存为”菜单命令，将其另存为“案例\06\挡圈.dwg”文件。

    2）选择“中心线”图层为当前图层。执行“直线（L）”命令，绘制两条相互垂直的直线段作为挡圈主视图的中心线，长度约为34。

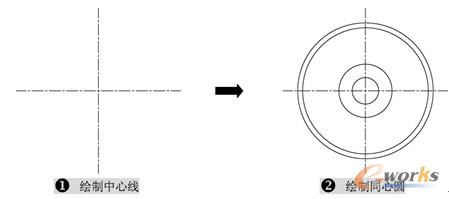

    3）将“粗实线”图层设置为当前图层，执行“圆（C）”命令，以两条中心线的交点作为圆心点，绘制直径为28、26、11、5.5的同心圆，如图6-11所示。

图6-11绘制中心线和圆

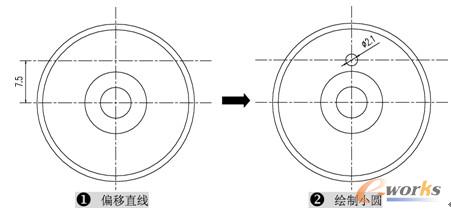

    4）执行“偏移（O）”命令，将水平中心线向上偏移7.5，并以偏移后的水平线与垂直线的交点为圆心绘制一个直径为2.1的小圆对象，如图6-12所示。

图6-12绘制小圆

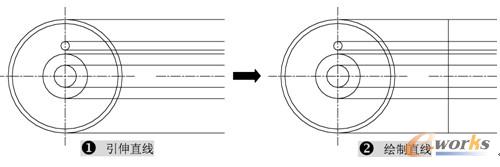

    5）执行“直线（L）”命令，捕捉主视图的相应交点向右分别引伸多条水平线段，再在左侧绘制一条垂直线段，如图6-13所示。

图6-13引伸并绘制直线

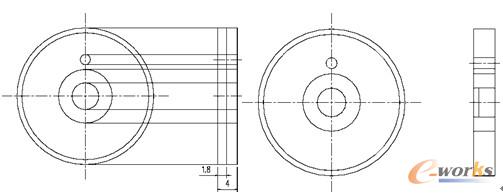

    6）执行“偏移（O）”命令，将绘制的垂直线向右偏移1.8和4，如图6-14所示。

    7）使用“修剪（TR）”命令，修剪掉多余的线段，对挡圈左视图轮廓进行创建，如图6-15所示。

图6-14偏移直线图6-15挡圈左视图的创建

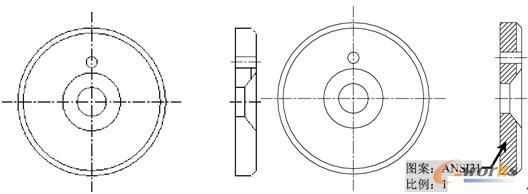

    8）执行“倒角（CHA）”命令，根据命令行提示选择“距离（D）”选项，依次输入“第一、二条直线的倒角长度”为1，如图6-16所示。

    9）执行“直线（L）”命令，将倒角后的交点位置处用直线连接起来，并执行“图案填充（H）”命令，如图6-17所示。

图6-16挡圈左视图倒角图6-17倒角并进行填充

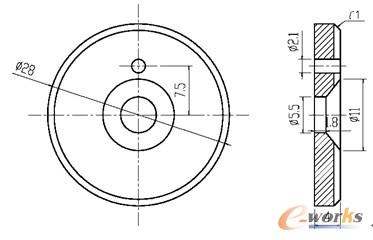

    10）切换到“尺寸与公差”图层，根据前面讲的标注方法进行尺寸标注，其标注后的最终效果，如图6-18所示。

    11）挡圈的绘制到此就完成了，用户可直接按〈Ctrl+S〉组合键进行保存。

图6-18尺寸标注
