第三章 曲线功能

    3.1.2  直线

    用于创建直线段。

    【执行方式】

    ●菜单栏：选择菜单栏中的“插入”→“曲线”→“直线”命令。

    ●工具栏：单击“曲线”工具栏中的“直线”按钮。

    执行上述方式后，系统打开如图3-8所示“直线”对话框。

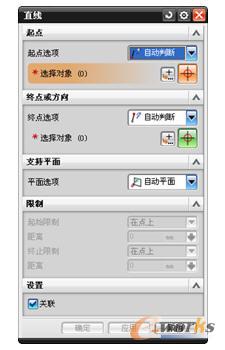

图3-8 “直线”对话框

    【选项说明】

    1．起点/终点选项

    （1）自动判断：根据选择的对象来确定要使用的起点和终点选项。

    （2）点：通过一个或多个点来创建直线。

    （3）相切：用于创建与弯曲对象相切的直线。

    2．平面选项

    （1）自动平面：根据指定的起点和终点来自动判断临时平面。

    （2）锁定平面：选择此选项，如果更改起点或终点，自动平面不可移动。锁定的平面以基准平面对象的颜色显示。

    （3）选择平面：通过指定平面下拉列表或“平面”对话框来创建平面。

    3．起始/终止限制

    （1）值：用于为直线的起始或终止限制指定数值。

    （2）在点上：通过“捕捉点”选项为直线的起始或终止限制指定点。

    （3）直至选定对象：用于在所选对象的限制处开始或结束直线。
