第三章 曲线功能

    3.1.3  圆弧/圆

    用于创建关联的圆弧和圆曲线。

    【执行方式】

    ●菜单栏：选择菜单栏中的“插入”→“曲线”→“圆弧/圆”命令。

    ●工具栏：单击“曲线”工具栏中的“圆弧/圆”按钮。

    执行上述方式后，系统会打开如图3-9所示“圆弧/圆”对话框。

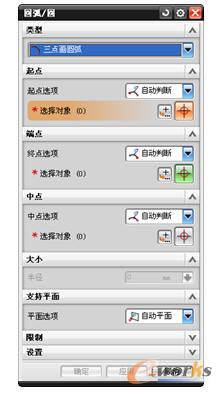

图3-9 “圆弧/圆”对话框

    【选项说明】

    1．类型

    （1）三点画圆弧：通过指定的三个点或指定两个点和半径来创建圆弧。

    （2）从中心开始的圆弧/圆：通过圆弧中心及第二点或半径来创建圆弧。

    2．起点/端点/中点选项

    （1）自动判断：根据选择的对象来确定要使用的起点/端点/中点选项。

    （2）点：用于指定圆弧的起点/端点/中点。

    （3）相切：用于选择曲线对象，以从其派生与所选对象相切的起点/端点/中点。

    3．平面选项

    （1）自动平面：根据圆弧或圆的起点和终点来自动判断临时平面。

    （2）锁定平面：选择此选项，如果更改起点或终点，自动平面不可移动。可以双击解锁或锁定自动平面。

    （3）选择平面：用于选择现有平面或新建平面。

    4．限制

    （1）起始/终止限制

    1）值：用于为圆弧的起始或终止限制指定数值。

    2）在点上：通过“捕捉点”选项为圆弧的起始或终止限制指定点。

    3）直至选定对象：用于在所选对象的限制处开始或结束圆弧。

    （2）整圆：用于将圆弧指定为完整的圆。

    （3）补弧：用于创建圆弧的补弧。
