第七章 变厚度圆盘的有限元分析

    （3）定义壳体截面

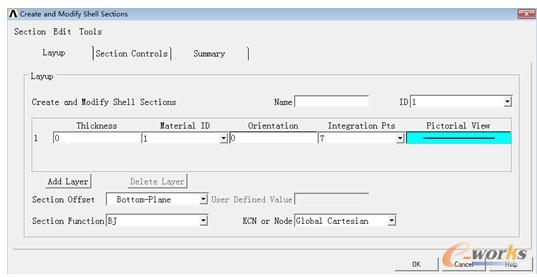

    GUI：单击Main Menu→Preprocessor→Sections→Shell→Lay-up→Add/Edit，弹出创建和修改壳体截面面板，如图7-9所示，设置截面偏离位置（Section Offset）为底面（Bottom-Plane），选择截面函数（Section Function）为BJ，因为是变厚度的截面，所以设置积分点数（Integration Pts）为7，其他保持默认，单击“OK”按钮。

图7-9  创建和修改壳体截面面板

    6．建立模型

    GUI：单击Main Menu→Preprocessor→Modeling→Create→Areas→Circle→Annulus，弹出定义圆环面板，如图7-10所示，输入圆环中心坐标：WPX=0、WPY=0，圆环内半径Rad-1=R1，圆环外半径Rad-2=R2，单击“OK”按钮。

图7-10  定义圆环面板

    7．划分网格

    （1）打开网格划分工具

    GUI：单击Main Menu→Preprocessor→Meshing→MeshTool

    （2）设置网格属性

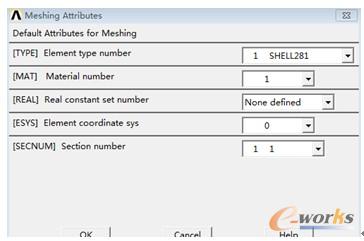

    单击网格划分工具中单元属性（Element Attributes）中的“Set”按钮，弹出网格属性设置面板，如图7-11所示，设置截面号（Section number）为1，其他保持默认，单击“OK”按钮。

图7-11  网格属性设置面板

    （3）设置总体网格尺寸

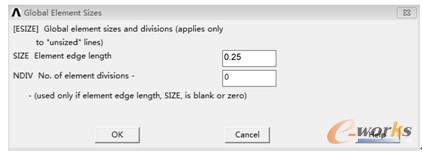

    单击网格划分工具中尺寸控制区域（Size Controls）中的总体控制中的设置（Set）按钮，弹出总体网尺寸设置面板，如图7-12所示，在单元尺寸中输入0.25，单击“OK”按钮。

图7-12  总体网格尺寸设置面板

    （4）进行网格划分

    选择网格划分工具面板上的网格划分按钮（Mesh），弹出拾取对话框，拾取圆盘，单击“OK”按钮。

    （5）观察变厚度有限元模型

    1）设置显示单元

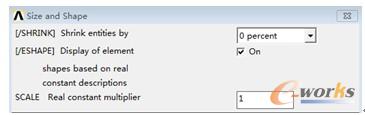

    GUI：单击Utility Menu→PlotCtrls→Style→Size and Shape，弹出单元尺寸和形状设置面板，如图7-13所示，勾选显示单元（Display of element）一项，单击“OK”按钮。

图7-13  单元尺寸和形状设置面板

    2）显示单元

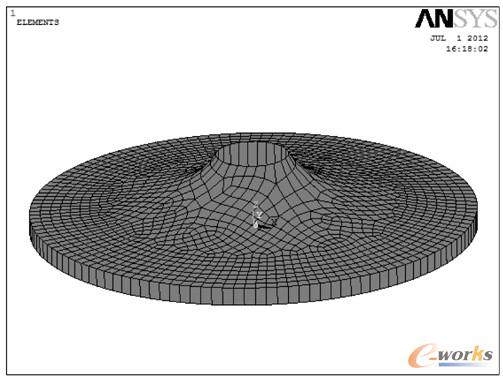

    GUI：单击Utility Menu→Plot→Elements，显示变截面圆盘的有限元模型，如图7-14所示,由图7-14可知，圆盘的截面变化规律与之前输入的函数变化完全一致。

图7-14  变截面圆盘有限元模型
