第一十四章 印制电路板装配体的PSD分析

第二节 几何模型


    图14-1给出了印制电路板(PCB)的平面模型。PCB主要由电路基板(circuit board)
6

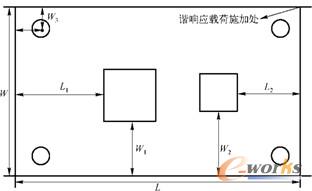

图14-1  印制电路板的平面模型
和集成电路封装体(IC packages)组成,该模型中由两个集成电路封装体和四个小的电路板固定柱组成,具体几何尺寸:电路板厚度H1 =1mm,电路板固定柱高度H2 =12mm,两个集成电路封装体的厚度H3 =5mm,L =0.28m,W =0.2m,W1 =0.05m,L1 =0.06m,W2 =0.02m,L2 =0.12m, W3=0.007m,电路板固定柱半径 R1=0.002m,较大方形集成电路封装体的边长 L3=0.012m,较小方形集成电路封装体的边长L4 =0.009m。
