第五章 复合材料分析

    （6）加载求解

    1）在菜单Main Menu中选择Solution→Analysis Type→New Analysis命令，弹出New Analysis对话框，选中static选项，单击“OK”按钮，关闭对话框。

    2）在菜单Utility Menu中选择Select→Entities…命令，弹出Select Entities对话框，在列表框中依次选择Lines、By Num/Pick，选中From Full。单击“OK”按钮，弹出Select Lines拾取菜单，在文本框中输入4，单击“OK”按钮，关闭该菜单。

    3）在菜单Utility Menu中选择Select→Entities…命令，弹出Select Entities对话框，在列表框中依次选择Nodes、Attached to，选中Lines，all和From Full，单击“OK“按钮，关闭对话框。

    4）在菜单Main Menu中选择Solution→Define Loads→Apply→Structural→Displacement→On Nodes命令，弹出Apply U，ROT on N..对象拾取框，单击“Pick All”按钮，弹出Apply U，ROT on Nodes对话框，在Lab2  DOFs to be constrained列表框中选择All DOF，在Apply as 下拉列表中选择Constant value，在VALUE Displacement value文本框中输入0，如图5-18所示。单击“OK”按钮，关闭该对话框。

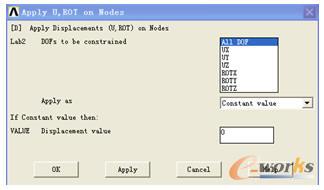

    图5-18 “施加位移约束”对话框

    5）在菜单Utility Menu中选择Select→Entities…命令，弹出Select Entities对话框，在列表框中依次选择Nodes、By Location，选中X coordinates，在Min，Max文本框中输入200，选中From Full，单击“Apply”按钮。在列表框中依次选择Nodes、By Location，选中Y coordinates，在Min，Max文本框中输入5，选中Reselect，单击“OK”按钮，关闭该对话框。

    6）在菜单Utility Menu中选择Parameters→Get Scalar Data命令，弹出Get Scalar Data对话框，在左侧列表框中选择Model data，在右侧列表框中选择For selected set，如图5-19所示。单击“OK”按钮，弹出Get Data for Selected Entity Set对话框，在Name of parameter to be defined 文本框中输入NC，在Data to be retrieved左侧列表框中选择Current node set，在右侧列表框中选择Lowest node num，如图5-20所示，单击“OK”按钮，关闭该对话框。

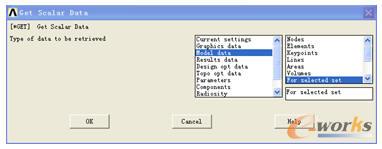

    图5-19 “获取参量信息”对话框

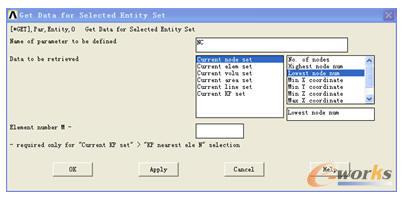

    图5-20 “获取已选参量信息”对话框

    7）在菜单Main Menu中选择Solution→Define Loads→Apply→Structural→Force/Moment→On Nodes命令，弹出Apply F/M on Nodes对象拾取框，单击“Pick All”按钮，弹出Apply F/M on Nodes对话框，在Lab  Direction of force/mom下拉列表中选择MY，在Apply as下拉列表中选择Constant value，在VALUE  Force/moment value文本框中输入1.0e4，如图5-21所示，单击“OK”按钮，关闭对话框。

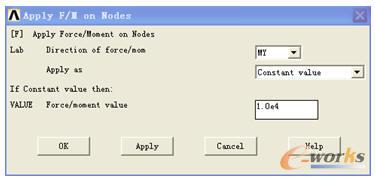

    图5-21 “施加集中力偶矩载荷”对话框

    8）在菜单Utility Menu中选择Select→Everything命令，然后选择所有实体。

    9）在菜单Main Menu中选择Solution→Define Loads→Apply→Structural→Temperature→Uniform Temp命令，弹出Uniform Temperature对话框，在[TUNIF] Uniform temperature文本框中输入100，单击“OK”按钮，关闭对话框。

    10）在菜单Main Menu中选择Solution→Solve→Current LS命令，弹出Solve Current Load Step对话框，单击“OK”按钮，ANSYS程序开始求解。求解结束时，出现Note提示框，单击“Close”按钮，关闭该对话框。

    11）在菜单Utility Menu中选择File→Save as命令，出现Save Database对话框，在Save Database to文本框中输入EXERCISE2.db，保存求解结果，单击“OK”按钮，关闭该对话框。
